Vibrasyonlu Besleyici Kontrolü
Vibrasyonlu besleyici kontrolü; bunker, silo veya kırıcı öncesindeki dökme malzeme akışının titreşim motoru, seviye bilgisi, hız referansı ve duruş emniyetiyle dengeli şekilde yönetilmesidir. Bu uygulamada amaç, aşağı akıştaki konveyör, kantar, kırıcı veya proses ekipmanına ani yığılma oluşturmadan düzenli malzeme beslemesi sağlamaktır.
Vibrasyonlu besleyici kontrolü, dökme malzemenin titreşim enerjisiyle kontrollü aktarılmasını ve besleme debisinin proses ihtiyacına göre ayarlanmasını sağlayan otomasyon yapısıdır. Sistem, motor sürücü, seviye bilgisi, akım izleme, duruş zinciri ve PLC kararlarıyla çalışır.
Vibrasyonlu Besleyici Kontrolü uygulamasında temel karar noktaları
Besleyici kontrolünde ana karar; malzeme akışının ihtiyaca göre başlatılması, kademeli artırılması, duruşta boşaltılması ve aşağı akış ekipmanını zorlamadan yönetilmesidir. Bu nedenle yalnızca motoru çalıştırmak yeterli değildir; seviye, akım, titreşim davranışı, kilitleme ve bakım erişimi birlikte değerlendirilir.
Besleme miktarı proses kapasitesine göre ayarlanır
Titreşim motorunun çalışma frekansı veya darbe şiddeti, konveyör kapasitesi, kantar geri bildirimi ya da kırıcı yük durumuna göre belirlenir. Sabit hızla çalışmak bazı proseslerde yeterli olsa da değişken malzeme yoğunluğu bulunan hatlarda kademeli veya geri beslemeli kontrol daha kararlı sonuç verir.
Aşağı akış hazır olmadan besleyici devreye alınmaz
Besleyici çalışmadan önce konveyör, kırıcı, elek, filtre ve ilgili kapakların hazır durumu doğrulanır. Bu sıralama yapılmazsa malzeme çıkışta yığılabilir, bant üzerinde ani yük oluşabilir veya besleyici dolu yük altında kalkış yapmak zorunda kalabilir.
Toz, titreşim ve darbe pano seçimini etkiler
Vibrasyonlu besleyiciler genellikle agrega, maden, çimento, yem veya geri dönüşüm gibi zorlayıcı sahalarda çalışır. Bu yüzden pano içi bağlantılar, sensör kabloları, sürücü soğutması ve terminal sıkılığı düzenli kontrol gerektirir.
Vibrasyonlu Besleyici Kontrolü sahada nasıl çalışır?
Vibrasyonlu besleyici genellikle bunker, silo, elek altı hazne veya kırıcı girişinin altında yer alır. Operatör reçeteyi, hedef debiyi ya da çalışma modunu seçtiğinde PLC önce aşağı akış ekipmanının hazır durumunu kontrol eder. Konveyör çalışıyor mu, kırıcı yük almaya uygun mu, çıkışta seviye birikmesi var mı, motor sürücüsü arızasız mı ve saha emniyet zinciri tamam mı soruları bu aşamada değerlendirilir.
Çalışma izni geldikten sonra besleyici motoru yumuşak bir rampa ile devreye alınır. Frekans konvertörü kullanılıyorsa titreşim şiddeti ve besleme hızı kademeli olarak artırılır; kantar, akım, seviye veya proses yükü değiştikçe referans yeniden düzenlenir. Bu yapı, bant kantarı otomasyonu ya da bunker seviye takibiyle birlikte çalıştığında daha dengeli malzeme akışı oluşturur.
Kontrol mantığında yalnızca debi değil, duruş şekli de önemlidir. Ani duruşta besleyici üzerinde malzeme kalabilir; bu durum bir sonraki kalkışta yüksek akım, mekanik zorlanma veya düzensiz akışa neden olabilir. Bu yüzden duruş senaryosu çoğu hatta kısa boşaltma süresi, aşağı akış gecikmesi ve arıza türüne göre farklı davranışlar içerecek şekilde planlanır.
Teknik değerlendirme notu
Vibrasyonlu besleyici kontrolünde malzemenin tane boyutu, nemi, yığılma eğilimi ve hedef kapasite doğrudan kontrol parametrelerini etkiler. Hafif malzemede düşük titreşim yeterli olabilirken, nemli veya iri taneli malzemede daha yüksek kalkış momenti ve daha güçlü mekanik yapı gerekebilir. Pano tarafında motor sürücünün tozlu ortamda soğutulması, kablo bağlantılarının titreşimden etkilenmemesi ve arıza sinyallerinin operatöre açık verilmesi önemlidir.
Besleyici kontrolü, motoru çalıştırmaktan çok akış kararlılığını yönetir.
Vibrasyonlu besleyici, sahada çoğu zaman bir ara ekipman gibi görülür; ancak düzensiz çalışması tüm hattın ritmini bozar. Fazla besleme kırıcıyı veya konveyörü zorlayabilir, az besleme üretim kapasitesini düşürür, dolu yük altında kalkış ise mekanik ve elektriksel zorlanma yaratır. Bu nedenle kontrol yapısı; hedef debi, aşağı akış hazır bilgisi, motor koruması ve duruş senaryosunu birlikte ele almalıdır.
Vibrasyonlu Besleyici Kontrolü için seçim tablosu
Sahada kullanılacak kontrol yapısı, malzeme davranışı ve proses beklentisine göre değişir. Aşağıdaki tablo, tipik karar alanlarını pratik uygulama açısından özetler.
| Karar alanı | Tipik kullanım | Öne çıkan kriter | Saha riski |
|---|---|---|---|
| Sabit hızlı çalışma | Debi ihtiyacı fazla değişmeyen basit besleme hatları | Motor gücü, mekanik kapasite ve çalışma süresi | Malzeme yoğunluğu değiştiğinde debi kontrolü sınırlı kalabilir |
| Frekans kontrollü çalışma | Kırıcı, elek, bunker veya kantar geri bildirimi olan hatlar | Sürücü seçimi, rampa süresi ve minimum çalışma frekansı | Düşük frekansta yetersiz titreşim veya motor ısınması görülebilir |
| Seviye bilgisiyle kilitleme | Bunker doluluk durumuna göre başlatma ve durdurma gereken noktalar | Sensör tipi, malzeme yüzeyi ve toz etkisi | Yanlış seviye bilgisi besleyicinin gereksiz durmasına veya taşmaya neden olabilir |
| Kantar geri bildirimi | Reçeteli dolum, dozajlama veya toleranslı besleme uygulamaları | Ölçüm kararlılığı, filtreleme ve kontrol çevrimi | Titreşim ölçüm sinyalini etkileyebilir; mekanik izolasyon gerekebilir |
| Aşağı akış kilitlemesi | Konveyör, kırıcı, elek veya paketleme hattına bağlı besleme noktaları | Hazır sinyali, arıza bilgisi ve duruş gecikmesi | Kilit zinciri doğru kurulmazsa çıkışta yığılma oluşabilir |

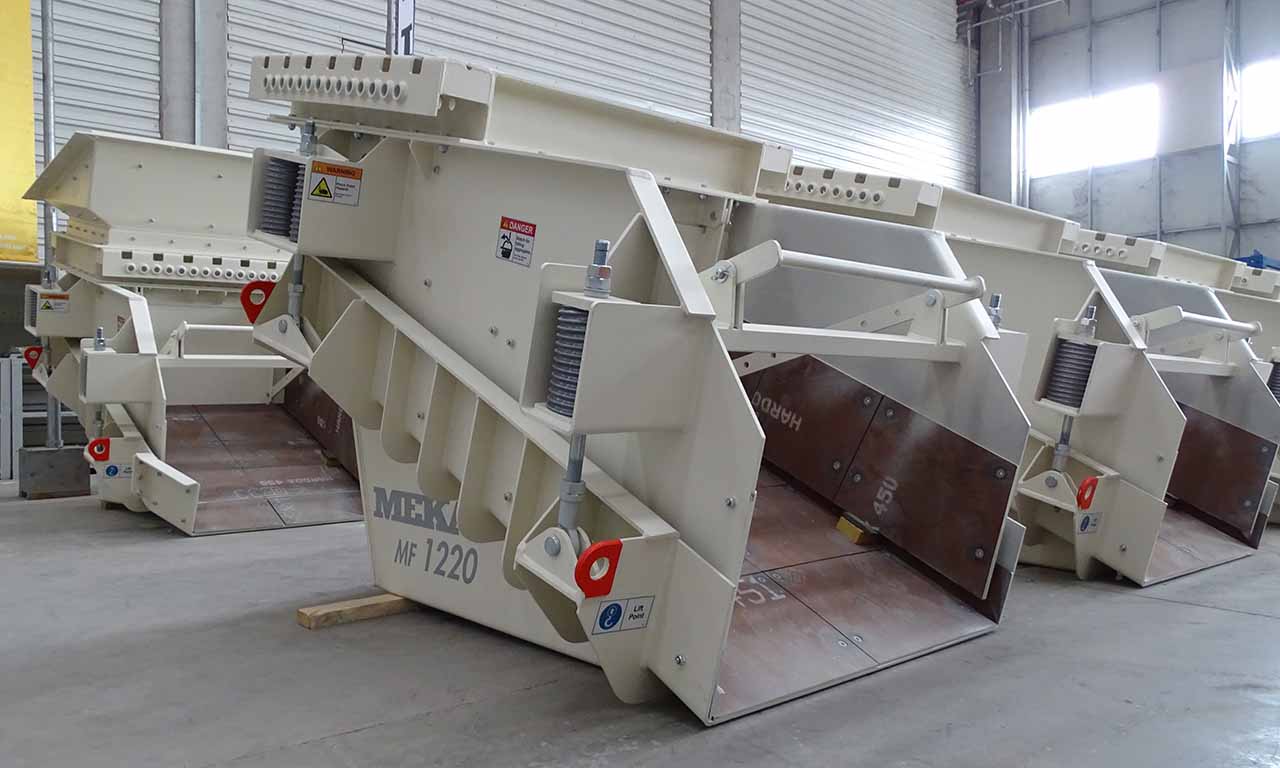

Vibrasyonlu besleyicide mekanik yapı ve kontrol davranışı birlikte değerlendirilir
Besleyicinin tabla yapısı, yay sistemi, motor yerleşimi ve gövde rijitliği kontrol performansını doğrudan etkiler. Sürücüyle verilen hız referansı doğru olsa bile mekanik gevşeklik, malzeme birikimi veya aşınmış yüzeyler akış kararlılığını bozabilir.
Vibrasyonlu Besleyici Kontrolü üretim hattında nerelerde kullanılır?
Vibrasyonlu besleyiciler, dökme malzemenin kontrollü akması gereken birçok hatta yer alır. Kullanım noktası değişse de ana hedef, malzeme akışını ekipman kapasitesi ve proses ritmiyle uyumlu tutmaktır.
Bunker altından konveyöre düzenli malzeme verme
Agrega, maden cevheri, granül veya kırılmış malzeme bunker altında birikebilir. Besleyici, bu malzemeyi konveyöre parça parça ve kontrollü aktarır. Konveyör hazır bilgisi, motor akımı ve seviye sensörü birlikte izlenerek ani yığılma riski azaltılır.
Kırıcı girişinde yük dalgalanmasını azaltma
Kırıcıya düzensiz malzeme girişi, motor yükünü artırabilir ve üretim ritmini bozabilir. Vibrasyonlu besleyici, giriş malzemesini daha kararlı akışla verdiğinde kırıcı yükü daha dengeli izlenir. Bu noktada sürücü referansı, kırıcı akımı veya operatör seçimiyle sınırlandırılabilir.
Tartım veya reçete öncesi kaba besleme
Hassas dolumdan önce kaba besleme aşamasında vibrasyonlu besleyici kullanılabilir. İlk aşamada yüksek debiyle yaklaşma, hedef değere yaklaşıldığında düşük titreşimle ince besleme yapılır. Bu yapı tolerans takibi ve duruş gecikmesi doğru ayarlandığında daha kararlı çalışır.
Elek yüzeyine malzemeyi dengeli yayma
Elek öncesinde malzemenin tek noktaya yığılması ayrıştırma verimini düşürebilir. Besleyici, malzemeyi daha kontrollü dağıtarak elek yüzeyinin daha dengeli yüklenmesine yardımcı olur. Burada titreşim şiddeti, malzemenin tane dağılımı ve elek kapasitesiyle uyumlu olmalıdır.
Algılama, karar ve hareket zinciri
Besleyici hattında kontrol zinciri; saha bilgisinin toplanması, PLC tarafından yorumlanması, motor sürücünün yönetilmesi ve arıza durumunda hattın güvenli şekilde durdurulması üzerine kurulur.
- 01
Hazır sinyalleri toplanır
PLC; konveyör çalışma bilgisi, kırıcı hazır durumu, bunker seviyesi, sürücü arızası, motor koruma durumu ve emniyet zincirini kontrol eder. Gerekli koşullar sağlanmadan besleyiciye çalışma komutu verilmez.
- 02
Çalışma modu belirlenir
Operatör sabit, kademeli veya geri beslemeli çalışma seçebilir. Reçeteli hatlarda hedef debi veya hedef ağırlık da bu aşamada sisteme girilir. Mod seçimi, hız referansının nasıl üretileceğini belirler.
- 03
Motor kontrollü rampa ile devreye alınır
Besleyici motoru doğrudan veya sürücü üzerinden çalıştırılır. Frekans kontrollü yapıda kalkış rampası, düşük frekans sınırı ve maksimum referans sahadaki malzeme davranışına göre ayarlanır.
- 04
Geri bildirimlere göre akış düzeltilir
Akım artışı, konveyör yükü, seviye yükselmesi veya kantar bilgisi kontrol döngüsüne dahil edilebilir. PLC bu bilgilere göre titreşim şiddetini azaltır, artırır veya belirli koşullarda besleyiciyi beklemeye alır.
Titreşimli ekipmanlarda arıza teşhisi yalnızca elektrik panosundan yapılmamalıdır. Gevşeyen bağlantı, kırılan yay, hatalı motor yönü, aşınmış tabla kaplaması veya malzeme nemi de kontrol kalitesini etkiler. Bu nedenle otomasyon kayıtları ile mekanik bakım notları birlikte değerlendirilmelidir.
Vibrasyonlu Besleyici Kontrolü uygulamasında kullanılan ürün grupları
Bu uygulamada ürün seçimi; motorun nasıl sürüleceği, saha sinyallerinin nasıl okunacağı, arıza durumunun nasıl izleneceği ve operatöre hangi bilginin verileceği üzerine kurulur. Ürün aileleri tek tek değil, kontrol zincirindeki görevleriyle birlikte değerlendirilmelidir.
AC motor sürücüleri
Titreşim motorunun kalkış rampasını, çalışma frekansını ve hız referansını yönetmek için kullanılır. Değişken debi gereken hatlarda besleyici davranışının daha kontrollü ayarlanmasına yardımcı olur.
Ürün ailesini incelePLC I/O modülleri
Seviye sensörü, sürücü hazır bilgisi, motor koruma çıkışı, konveyör çalışma sinyali ve operatör komutları PLC tarafına bu modüller üzerinden taşınır.
Ürün ailesini inceleİzleme ve koruma röleleri
Faz kaybı, gerilim dengesizliği, aşırı akım veya motor koruma durumlarının izlenmesi için kullanılır. Titreşimli ekipmanlarda beklenmeyen yük artışlarının erken görülmesine katkı sağlar.
Ürün ailesini inceleSeviye sensörleri
Bunker veya silo içinde malzeme seviyesinin izlenmesini sağlar. Besleyicinin boşta çalışmasını, çıkışta taşmayı veya malzeme akışının beklenenden erken kesilmesini değerlendirmede kullanılır.
Ürün ailesini inceleSinyal kolonları
Çalışıyor, beklemede, arızada veya bakım modunda gibi durumların operatör tarafından hızlı görülmesini sağlar. Tozlu ve gürültülü sahalarda görsel uyarı özellikle önemlidir.
Ürün ailesini inceleSensör kabloları
Titreşim, toz ve mekanik hareketin yoğun olduğu bölgelerde sensör bağlantılarının sağlam kalması gerekir. Uygun kablo ve konnektör seçimi, aralıklı temas kaynaklı duruşları azaltır.
Ürün ailesini inceleVibrasyonlu Besleyici Kontrolü için ilgili marka aileleri
Besleyici kontrolünde marka seçimi; motor sürücü, PLC, saha sensörü ve pano koruma ürünlerinin birlikte çalışmasına göre değerlendirilir. Aynı hatta farklı markalar tamamlayıcı görevler üstlenebilir.
PLC ve motor sürücü tarafıMitsubishi
PLC, I/O ve frekans konvertörü tarafında makine kontrolü için tercih edilebilir. Besleyici hız referansı, konveyör kilitlemesi ve operatör ekranı senaryolarında güçlü bir kontrol altyapısı sunar.
Markayı incele
Kontrol ve saha algılamaOmron
PLC, sensör, röle ve kontrol elemanlarıyla besleyici hattındaki saha sinyallerinin düzenli toplanmasına yardımcı olur. Özellikle hazır bilgisi, arıza takibi ve pano içi kontrol yapılarında değerlendirilebilir.
Markayı incele
Sensör ve gösterge tarafıAutonics
Sensör, sayıcı, zamanlayıcı ve panel göstergeleriyle yardımcı izleme noktalarında kullanılabilir. Besleyici çalışma süresi, doluluk sinyali ve operatör bilgilendirme alanlarında tamamlayıcı ürün grupları sunar.
Markayı incele
Saha sensörleri ve switchlerTelemecanique
Limit switch, yaklaşım sensörü ve zorlu saha sensörleriyle mekanik pozisyon ve yardımcı durum bilgisi alınabilir. Tozlu ve titreşimli ortamlarda doğru gövde tipi ve bağlantı yapısı önem taşır.
Markayı inceleİlgili teknik içerikler ve sektörler
Vibrasyonlu besleyici kontrolü; motor sürücü seçimi, kapalı çevrim kontrol, seviye algılama ve zorlu saha koşullarıyla birlikte düşünülür. Aşağıdaki içerikler teknik bağlamı genişletir.
Sahada sık görülen teknik sorunlar
- 01
Dolu yük altında zor kalkış
Besleyici durduğunda tabla üzerinde malzeme kalıyorsa bir sonraki kalkışta motor akımı yükselir. Bu durum yalnızca sürücü ayarıyla değil, duruşta boşaltma süresi, bunker kapağı davranışı ve mekanik sürtünme ile birlikte değerlendirilmelidir.
- 02
Düzensiz malzeme akışı
Nemli veya değişken taneli malzemede titreşim aynı olsa bile çıkış debisi değişebilir. Bu durumda sabit çalışma yerine seviye, kantar veya aşağı akış yüküne göre referans ayarlayan bir kontrol yapısı tercih edilebilir.
- 03
Titreşim kaynaklı gevşek bağlantılar
Klemens, sensör konnektörü, motor kablosu veya pano içi bağlantılarda titreşim nedeniyle zamanla gevşeme oluşabilir. Aralıklı sinyal kaybı, sahada rastgele duruş gibi görünse de çoğu zaman mekanik bağlantı ve kablolama kontrolüyle çözümlenir.
- 04
Tozun pano ve sensör üzerindeki etkisi
Agrega, çimento veya maden sahalarında toz birikimi pano soğutmasını, sensör yüzeyini ve mekanik hareketli parçaları etkileyebilir. Filtre bakımı, doğru muhafaza sınıfı ve sensör yerleşimi, uzun süreli kararlı çalışma için önemlidir.
Vibrasyonlu besleyici arızalarında yalnızca sürücü hata koduna odaklanmak eksik teşhis yaratabilir. Sürücü aşırı akım veriyorsa bunun nedeni yanlış parametre, dolu yük, sıkışmış malzeme, kırık yay, tabla sürtmesi veya motor mekanik problemi olabilir. Elektrik ve mekanik kontrol aynı bakım planında ele alınmalıdır.
Vibrasyonlu Besleyici Kontrolü hakkında teknik sorular
Vibrasyonlu besleyicide frekans konvertörü her zaman gerekli midir?
Her uygulamada zorunlu değildir. Debi ihtiyacı sabitse ve malzeme davranışı fazla değişmiyorsa doğrudan yol verme veya basit kontaktör kontrolü yeterli olabilir. Ancak kırıcı yükü, bunker seviyesi, kantar geri bildirimi veya üretim kapasitesi değişiyorsa frekans konvertörü daha esnek kontrol sağlar. Bu durumda minimum frekans, kalkış rampası, motor ısınması ve mekanik rezonans noktaları dikkatle ayarlanmalıdır.
Besleyici çalışıyor ama malzeme düzenli akmıyorsa hangi noktalar kontrol edilir?
Önce malzemenin nemi, tane boyutu ve bunker çıkış geometrisi incelenmelidir. Ardından titreşim motorunun yönü, yayların durumu, tabla yüzeyindeki aşınma, sürücü frekansı ve mekanik gevşeklik kontrol edilir. Elektrik tarafında motor akımı, sürücü hata kayıtları ve çalışma komutunun sürekliliği değerlendirilir. Sorun yalnızca otomasyon ayarı değil, çoğu zaman mekanik ve malzeme kaynaklı olabilir.
Vibrasyonlu besleyici hangi sensörlerle desteklenebilir?
Bunker seviyesi için seviye sensörleri, çıkışta malzeme varlığını izlemek için uygun algılama sensörleri, konveyör durumu için hız veya hareket bilgisi, pano tarafında ise motor koruma ve sürücü arıza sinyalleri kullanılabilir. Tartım gereken uygulamalarda kantar veya yük hücresi bilgisi de kontrol döngüsüne dahil edilebilir. Sensör seçimi toz, titreşim ve malzeme yapısına göre yapılmalıdır.
Besleyici duruşunda neden kısa boşaltma süresi kullanılır?
Normal duruşta besleyici üzerinde kalan malzeme bir sonraki kalkışta yüksek akım ve düzensiz akış oluşturabilir. Kısa boşaltma süresi, besleyicinin üzerindeki malzemenin kontrollü şekilde aşağı akışa aktarılmasına yardımcı olur. Ancak bu süre konveyörün, kırıcı girişinin veya toplama haznesinin kapasitesine göre ayarlanmalıdır. Arıza veya emniyet duruşunda ise öncelik güvenli kesme davranışıdır.
Tozlu ve titreşimli ortamda pano tasarımında nelere dikkat edilir?
Pano içinde sürücü soğutması, filtre bakımı, klemens sıkılığı, kablo kanalı düzeni ve topraklama kalitesi önemlidir. Titreşimli ekipmana yakın panolarda gevşeme ve aralıklı temas riski artar. Tozlu sahalarda fan filtresi tıkanması sürücü sıcaklığını yükseltebilir. Bu nedenle pano yerleşimi, muhafaza sınıfı, bakım erişimi ve arıza sinyallerinin operatöre açık gösterilmesi birlikte planlanmalıdır.
Vibrasyonlu Besleyici Kontrolü için öne çıkan ürünler
Besleyici hattında kullanılacak ürünler; motorun kontrollü sürülmesi, saha sinyallerinin okunması ve arıza koşullarının izlenmesi açısından seçilir. Ürün listesi bu teknik görevleri destekleyen ailelerden derlenir.
Panasonic AFPX-RTD2 Analog Rtd Sıcaklık Giriş Ünitesi
Ürünü İncele →
Panasonic AFPX-IN8 Dc Dijital Giriş Ünitesi
Ürünü İncele →
Omron NX1W-ADB21 Analog Giriş Opsiyon Kartı
Ürünü İncele →
Omron NX-TS3201 Analog Sıcaklık Rtd Giriş Ünitesi
Ürünü İncele →
Omron NX-TS2201 Analog Sıcaklık Rtd Giriş Ünitesi
Ürünü İncele →
Omron NX-TS2101 Analog Termokupl Giriş Ünitesi
Ürünü İncele →Vibrasyonlu besleyici kontrolü proses ritmiyle birlikte planlanmalıdır
Besleyici hattında motor sürücü, PLC, seviye bilgisi ve koruma elemanları ayrı ayrı seçilse de sahada tek bir kontrol zinciri olarak çalışır. Doğru yapı, malzeme akışını daha dengeli yönetir ve arıza teşhisini kolaylaştırır.
