Robot Hücresi Güvenliği
Robot hücresi güvenliği; robot kolu, fikstür, konveyör, operatör erişimi ve bakım kapıları arasında güvenli ayrımı kuran otomasyon yapısıdır. Işık perdeleri, kapı anahtarları, emniyet röleleri, kontrolörler ve acil durdurma elemanları birlikte değerlendirilir; amaç tehlikeli hareketin doğru anda durması ve yeniden başlatmanın kontrollü yapılmasıdır.
Robot hücresi güvenliği, robotun çalışma alanı ile operatör erişim noktaları arasında kontrollü bir güvenlik zinciri kurar. Bu zincir algılama, kapı izleme, güvenli duruş ve kontrollü yeniden başlatma kararlarını birlikte ele alır.
Robot Hücresi Güvenliği uygulamasında temel karar noktaları
Robot hücresinde güvenlik yalnızca çevre çiti veya acil stop butonu seçimi değildir. Hücrenin giriş noktaları, malzeme transfer açıklıkları, robotun durma süresi, bakım modu ve pano tarafındaki emniyet kontrol mimarisi birlikte düşünülür.
Operatör alanı ile robot alanı net ayrılır
Robotun erişim zarfı, fikstür değişim noktaları ve operatör geçişleri aynı çizgide değerlendirildiğinde güvenlik bölgesi daha okunabilir olur. Fiziksel çit, kapı anahtarı ve ışık perdesi konumu bu ayrımın sahadaki karşılığıdır.
Tehlikeli hareket doğru zamanda kesilir
Işık perdesi veya kapı anahtarı yalnızca sinyal üretir; güvenli duruş için bu sinyalin emniyet rölesi ya da güvenlik kontrolörü üzerinden robot, servo ve yardımcı eksenlere doğru iletilmesi gerekir.
Reset ve start komutu ayrı ele alınır
Bir güvenlik devresi resetlendiğinde robotun kendiliğinden hareket etmemesi beklenir. Bu nedenle manuel reset, start onayı, hücre içi varlık kontrolü ve bakım modu mantığı ayrı kontrol kararları olarak tasarlanır.
Robot Hücresi Güvenliği sahada nasıl çalışır?
Robot hücresinde çevrim genellikle parçanın fikstüre gelmesi, robotun kaynak, taşıma, paletleme veya montaj hareketini yapması ve parçanın hücreden çıkmasıyla ilerler. Bu akış sırasında operatörün hücre içine girmesi, malzeme açıklığından el uzatması veya bakım kapısını açması robotun tehlikeli hareket bölgesiyle çakışabilir. Bu nedenle güvenlik tasarımı önce robotun erişim zarfını, durma süresini ve operatörün yaklaşabileceği noktaları tanımlar.
Algılama tarafında güvenlik ışık perdeleri, kapı anahtarları, kilitli kapı switchleri, acil stop butonları ve gerekirse alan algılama elemanları kullanılır. Bu sinyaller standart giriş gibi değil, güvenlik fonksiyonu olarak ele alınır. Pano içinde emniyet rölesi veya güvenlik kontrolörü sinyali izler, kanal hatalarını kontrol eder ve robot kontrolörüyle güvenli duruş bilgisini paylaşır.
Devreye alma aşamasında yalnızca cihazların çalışması değil, duruş mesafesi, reset noktası, bakım modu, kapı kilidinin açılma zamanı ve robotun tekrar start alması birlikte test edilir. Bu yaklaşım, makine emniyeti mantığını robot hücresinin gerçek çevrimine bağlar.
Teknik değerlendirme notu
Robot hücresinde doğru ürün ailesi, yalnızca kapı sayısına göre seçilmez. Robotun durma süresi, operatörün yaklaşma yönü, malzeme giriş açıklığı, güvenli hız modu, teach pendant kullanımı ve bakım sırasında hücre içinde kalabilecek personel ihtimali birlikte değerlendirilir. Aynı hücrede sabit koruma, temasız alan koruma ve kilitli erişim noktası birlikte kullanılabilir.
Robot durdu sinyali, güvenli erişim anlamına tek başına gelmez.
Robot kontrolöründen gelen normal durdu bilgisi ile güvenlik fonksiyonu üzerinden doğrulanmış güvenli duruş aynı şey değildir. Hücre kapısı açılmadan önce robotun ve varsa yardımcı eksenlerin güvenli şekilde durması, kapı kilidinin doğru zamanda çözülmesi ve yeniden başlatmanın ayrı bir operatör onayıyla yapılması gerekir. Bu ayrım yapılmadığında devre çalışıyor görünse bile bakım ve arıza müdahalesinde risk oluşabilir.
Robot Hücresi Güvenliği için seçim tablosu
Robot hücresinde ürün seçimi, erişim biçimi ve duruş davranışı üzerinden yapılmalıdır. Aşağıdaki tablo, farklı koruma noktalarında hangi teknik kriterlerin öne çıktığını özetler.
| Karar alanı | Tipik kullanım | Öne çıkan kriter | Saha riski |
|---|---|---|---|
| Işık perdesiyle alan koruma | Operatörün parça yüklediği veya malzemenin hücreye girip çıktığı açık geçişler | Koruma yüksekliği, çözünürlük, tepki süresi ve duruş mesafesi | Mesafe yanlış hesaplanırsa operatör tehlikeli bölgeye robot tamamen durmadan ulaşabilir. |
| Kilitli güvenlik kapısı | Robot durmadan açılmaması gereken bakım ve servis kapıları | Kilit tipi, açma süresi, kontak yapısı ve mekanik dayanım | Kapı kilidi yalnızca mekanik engel gibi düşünülürse güvenli duruş doğrulaması eksik kalabilir. |
| Emniyet rölesi | Az sayıda kapı, ışık perdesi veya acil stop devresinin izlenmesi | Çift kanal izleme, reset tipi ve çıkış kontak kapasitesi | Hata teşhisi sınırlı olduğu için büyük hücrelerde arıza bulma süresi uzayabilir. |
| Güvenlik kontrolörü | Birden fazla zon, bakım modu ve farklı güvenlik fonksiyonları olan hücreler | Giriş sayısı, haberleşme yapısı, mantık esnekliği ve teşhis kabiliyeti | Program yapısı sahadaki bakım ekibi tarafından okunabilir değilse müdahale süresi artabilir. |
| Acil durdurma hattı | Operatör paneli, hücre kapısı ve bakım noktalarındaki manuel durdurma ihtiyacı | Buton konumu, mekanik kilitleme, kontak yapısı ve reset davranışı | Acil stop erişilebilir değilse operatör doğru anda müdahale edemeyebilir. |

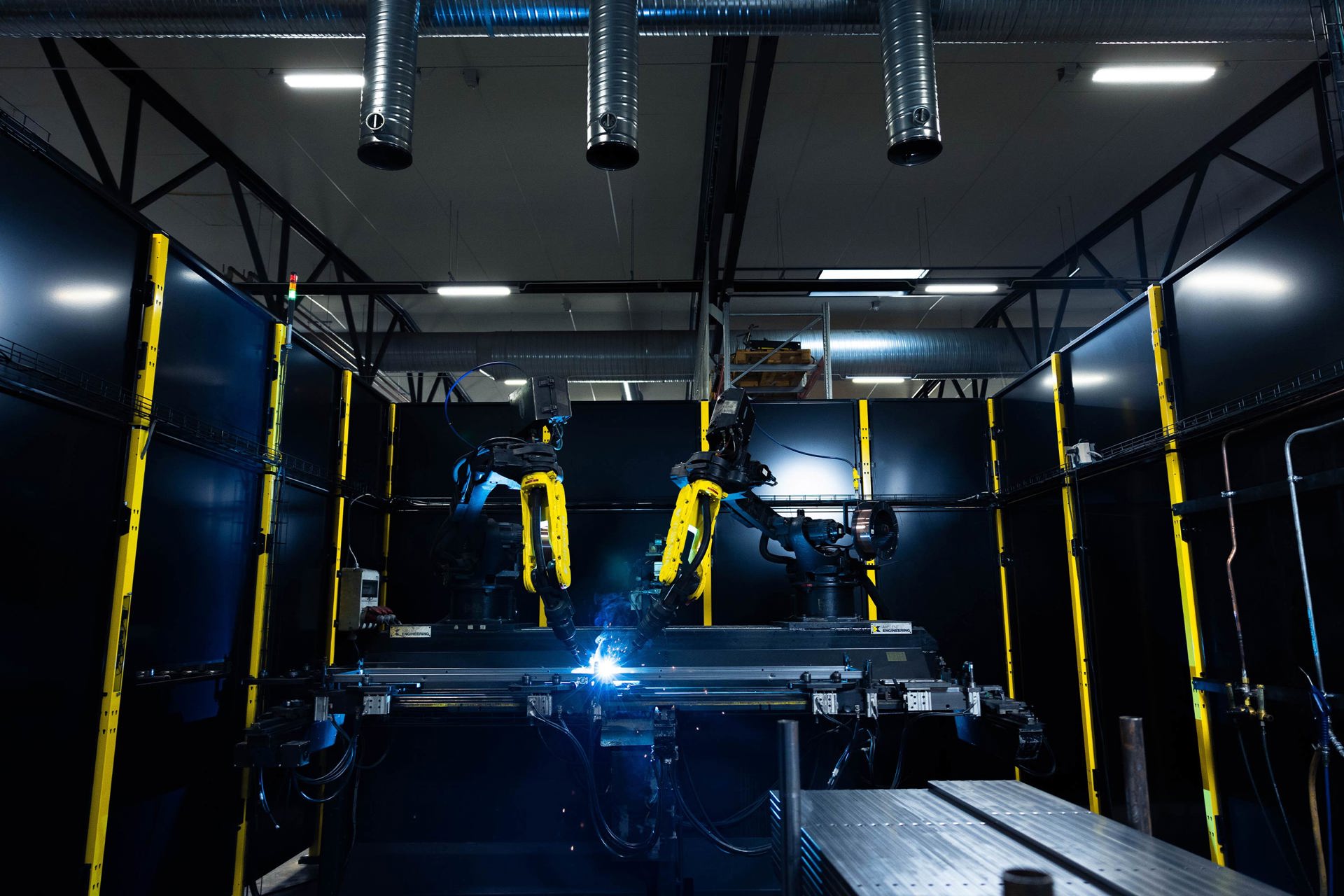

Koruma panelleriyle ayrılmış robot üretim hücresi
Robot hücresinde fiziksel çevreleme, yalnızca robotu çevirmek için değil, operatörün hangi noktadan erişebileceğini belirlemek için kullanılır. Kapı, ışık perdesi ve bakım açıklıkları aynı hücre üzerinde farklı güvenlik fonksiyonlarına sahip olabilir.
Robot Hücresi Güvenliği üretim hattında nerelerde kullanılır?
Robot hücresi güvenliği; kaynak, taşıma, paletleme, montaj ve fikstür besleme gibi farklı süreçlerde aynı temel mantığa dayanır. Değişen nokta, operatör erişiminin nereden ve hangi çevrim anında gerçekleştiğidir.
Kaynak robotunun çevre koruması
Kaynak robotlarında ark ışığı, hareketli fikstür ve robot erişim alanı aynı hücre içinde bulunur. Çevre çiti, kilitli kapı ve acil stop hattı birlikte planlanır; bakım sırasında robotun beklenmeyen hareket almaması için reset noktası hücre dışına konumlandırılır.
Palet giriş ve çıkış açıklığı
Paletleme hücrelerinde ürün veya palet hücreye girip çıkarken operatörün açıklığa yaklaşma ihtimali vardır. Bu bölgede ışık perdesi, alan tarayıcı veya kontrollü geçiş mantığı kullanılarak malzeme hareketi ile insan erişimi ayrıştırılır.
CNC veya pres yükleme hücresi
Robotun makine kapısına parça verdiği uygulamalarda robot, makine ve kapı kilidi aynı kontrol zincirine dahil olur. Makine çevrimi devam ederken operatör kapısının açılması hem robotu hem de bağlı proses ekipmanını güvenli duruma almalıdır.
Döner tabla ve çift istasyonlu hücreler
Operatör bir tarafta parça bağlarken robot diğer tarafta çalışabilir. Bu yapıda zon ayrımı, tabla pozisyonu ve ışık perdesi sinyali birlikte izlenir; yanlış istasyon onayı robotun operatör alanına hareket etmesine neden olmamalıdır.
Algılama, karar ve hareket zinciri
Robot hücresinde güvenlik sinyali tek başına yeterli değildir. Sinyalin hangi cihaza geldiği, nasıl değerlendirildiği ve hangi hareket kaynaklarını durdurduğu zincirin tamamını belirler.
- 01
Tehlikeli bölge tanımlanır
Robotun erişim zarfı, fikstür hareketleri, konveyör geçişleri ve operatör yaklaşma yönleri sahada işaretlenir. Böylece hangi noktanın sabit çitle, hangi noktanın ışık perdesi veya kapı anahtarıyla izleneceği netleşir.
- 02
Giriş noktası algılanır
Kapı açılması, ışık perdesi kesilmesi, acil stop basılması veya alan sensörünün ihlal algılaması güvenlik devresine çift kanallı sinyal olarak taşınır. Kablo kırığı, kanal uyuşmazlığı ve reset davranışı bu aşamada önemlidir.
- 03
Emniyet kararı üretilir
Emniyet rölesi veya güvenlik kontrolörü sinyali değerlendirir ve güvenli çıkışları üretir. Hücre büyüdükçe farklı zonlar, bakım modu ve robot kontrolörüyle bilgi alışverişi daha ayrıntılı hale gelir.
- 04
Hareket güvenli duruma alınır
Robot, servo eksenler, konveyör, döner tabla veya pnömatik tutucu gibi hareket kaynakları güvenli duruş mantığına göre kesilir. Duruşun yalnızca elektriksel kesme değil, proses açısından güvenli bir durum oluşturması gerekir.
Robot hücresindeki her güvenlik elemanı aynı anda devreye girse bile duruş süresi ve yeniden başlatma mantığı ayrı ayrı doğrulanmalıdır. Özellikle ışık perdesi, robot hızı ve yaklaşma mesafesi birlikte hesaplanmadan yalnızca fiziksel montajla güvenli alan oluştuğu varsayılmamalıdır.
Robot Hücresi Güvenliği uygulamasında kullanılan ürün grupları
Robot hücresi güvenliği için ürün seçimi, çevreleme ve kontrol fonksiyonlarını birlikte kurmalıdır. Işık perdesi, kapı anahtarı, emniyet kontrolörü, acil stop ve uyarı elemanları aynı güvenlik mimarisinin farklı noktalarında görev alır.
Güvenlik ışık perdeleri
Operatörün malzeme yüklediği veya hücre açıklığına yaklaştığı bölgelerde temasız koruma sağlar. Çözünürlük, koruma yüksekliği, tepki süresi ve montaj mesafesi birlikte değerlendirilir.
Ürün ailesini inceleGüvenlik kapı anahtarları
Hücre kapılarının açık veya kapalı durumunu güvenlik devresine aktarır. Kilitli modeller, robot tamamen güvenli duruma geçmeden kapının açılmaması gereken noktalarda kullanılır.
Ürün ailesini inceleGüvenlik röleleri ve kontrolörleri
Işık perdesi, kapı anahtarı ve acil stop sinyallerini izleyerek güvenli çıkış üretir. Basit hücrelerde röle, çok zonlu yapılarda güvenlik kontrolörü tercih edilir.
Ürün ailesini inceleAcil stop butonları
Operatör paneli, hücre kapısı ve bakım noktalarında manuel durdurma imkânı verir. Buton konumu, mekanik kilitleme yapısı ve reset davranışı saha erişimine göre seçilir.
Ürün ailesini inceleAlan sensörleri
Açık alanlarda, yükleme bölgelerinde veya robot çevresinde ilave varlık algılama gerektiğinde kullanılır. Uygulama yapısına göre ışık perdesiyle birlikte veya ayrı güvenlik fonksiyonu olarak ele alınabilir.
Ürün ailesini inceleSinyal kolonları
Hücrenin üretim, duruş, arıza, bakım veya güvenlik ihlali durumunu operatöre görünür şekilde bildirir. Güvenlik fonksiyonunun yerine geçmez; ancak sahadaki farkındalığı ve müdahale hızını artırır.
Ürün ailesini inceleRobot Hücresi Güvenliği için ilgili marka aileleri
Robot hücresi güvenliğinde marka seçimi, kullanılan cihaz ailesinin teşhis kabiliyeti, pano entegrasyonu, yedek parça yönetimi ve mevcut robot kontrol altyapısıyla uyumuna göre değerlendirilir.
Işık perdesi ve emniyet kontrolüOmron
Robot hücrelerinde ışık perdesi, kapı izleme ve emniyet rölesi tarafında kullanılan ürün aileleriyle kompakt güvenlik devreleri kurmaya uygundur.
Markayı incele
Emniyet rölesi ve kontrolörPilz
Çoklu güvenlik fonksiyonu, manuel reset ve farklı zonların izlenmesi gereken robot hücrelerinde pano tarafındaki güvenlik karar mimarisi için değerlendirilir.
Markayı incele
Alan koruma ve güvenlik sensörleriSick
Işık perdesi, alan algılama ve güvenlik sensörü ihtiyaçlarında robot hücresi çevresindeki operatör erişim noktalarının izlenmesi için tercih edilir.
Markayı incele
Kapı anahtarı ve kilitlemeSchmersal
Bakım kapısı, servis erişimi ve mekanik güvenlik kilidi gereken hücrelerde kapı izleme elemanları ve pano bağlantı ürünleriyle öne çıkar.
Markayı inceleİlgili teknik içerikler ve sektörler
Robot hücresi güvenliği, makine emniyeti ve üretim hattı otomasyonu başlıklarıyla birlikte ele alındığında daha doğru konumlandırılır. Aşağıdaki içerikler seçim ve saha değerlendirmesini destekler.
Sahada sık görülen teknik sorunlar
- 01
Işık perdesi mesafesinin yalnızca yer uygunluğuna göre belirlenmesi
Hücrede yer darlığı olduğunda ışık perdesi robot alanına çok yakın konumlandırılabilir. Ancak duruş süresi, yaklaşma hızı ve robotun durma davranışı dikkate alınmadan yapılan montaj güvenli erişim mesafesini karşılamayabilir.
- 02
Kapı kilidinin standart kapı switchi gibi bağlanması
Kilitli güvenlik kapısı yalnızca kapının açık veya kapalı olduğunu bildiren bir eleman değildir. Kapı açma izni, robotun güvenli duruşu ve kilidin çözülme zamanı kontrol zincirinde doğru sıraya yerleştirilmelidir.
- 03
Reset butonunun hücre içinden erişilebilir olması
Reset noktasının yanlış yerde olması, hücre içinde personel varken sistemin güvenlik devresinin sıfırlanmasına neden olabilir. Reset konumu operatörün hücreyi görebildiği, ancak tehlikeli alan içinde olmadığı bir noktada olmalıdır.
- 04
Bakım modu ile üretim modunun aynı mantıkta çalışması
Robot öğretme ve bakım sırasında hız, yönlendirme ve operatör konumu üretim çevriminden farklıdır. Bu nedenle bakım modu sinyalleri, güvenli hız ve manuel kumanda davranışı ayrıca tasarlanmalıdır.
Robot hücresi devreye alınırken güvenlik cihazlarının yalnızca aktif olup olmadığına bakmak yeterli değildir. Kapı açıldığında hangi hareketlerin durduğu, ışık perdesi kesildiğinde robotun hangi sürede durduğu, resetten sonra çevrimin kendiliğinden başlamadığı ve bakım modunda hızın kontrol altında kaldığı sahada ayrı ayrı denenmelidir.
Robot Hücresi Güvenliği hakkında teknik sorular
Robot hücresinde ışık perdesi mi yoksa güvenlik çiti mi kullanılmalıdır?
Bu karar hücre düzenine ve erişim ihtiyacına göre verilir. Robotun çevresinde sürekli fiziksel ayrım gerekiyorsa sabit koruma ve kapı izleme tercih edilir. Operatörün parça yüklediği, konveyörün geçtiği veya açık bir erişim noktasının kalması gereken yerlerde ışık perdesi daha uygun olabilir. Çoğu robot hücresinde bu iki yöntem birlikte kullanılır; sabit çit genel çevreyi ayırırken ışık perdesi kontrollü geçiş noktalarını izler. Duruş mesafesi ve yaklaşma yönü bu kararı doğrudan etkiler. Bu değerlendirme, gerçek çevrim süresiyle birlikte yapılmalıdır.
Kilitli güvenlik kapısı robot hücresinde ne zaman gereklidir?
Robotun veya bağlı eksenlerin durma süresi kapı açıldığında operatörün tehlikeli bölgeye ulaşma süresinden uzunsa kilitli kapı yapısı değerlendirilir. Bu durumda kapı, sistem güvenli duruma geçmeden açılmamalıdır. Kaynak hücreleri, yüksek hızlı robotlar, döner tabla uygulamaları ve bakım sırasında hücre içine girilen alanlarda kilitli kapı anahtarı, normal kapı switchine göre daha kontrollü bir erişim sağlar. Kilit açma izni, robot kontrolörü ve güvenlik devresi arasında doğru sırayla çalışmalıdır. Sahada mekanik boşluklar ve kablo güzergâhı da kontrol edilmelidir.
Emniyet rölesi ile güvenlik kontrolörü arasında nasıl seçim yapılır?
Az sayıda acil stop, kapı switchi veya ışık perdesi bulunan basit hücrelerde emniyet rölesi yeterli olabilir. Birden fazla zon, farklı çalışma modu, bakım erişimi, robot kontrolörüyle haberleşme veya detaylı teşhis ihtiyacı varsa güvenlik kontrolörü daha uygun hale gelir. Seçim yapılırken yalnızca giriş sayısına değil, arıza bulma kolaylığına ve gelecekte hücrenin genişleme ihtimaline de bakılmalıdır. Büyük hücrelerde teşhis mesajları bakım ekibinin müdahale süresini ciddi biçimde etkiler. Pano tasarımında bu bilgi görünür ve anlaşılır tutulmalıdır.
Robot hücresinde reset butonu nereye konumlandırılmalıdır?
Reset butonu, operatörün hücre içini görebildiği fakat tehlikeli alanın içinde bulunmadığı bir noktaya yerleştirilmelidir. Amaç, güvenlik ihlali giderilmeden devrenin sıfırlanmasını önlemektir. Reset komutu üretim start komutu yerine geçmemeli; sistem resetlendikten sonra çevrim ayrıca başlatılmalıdır. Bu ayrım özellikle bakım kapıları ve ışık perdesiyle korunan yükleme bölgelerinde önemlidir. Reset noktasının yanlış konumlandırılması, hücre içinde personel varken beklenmeyen çevrim hazırlığına yol açabilir. Bu nedenle ilk devreye almada görüş alanı özellikle mutlaka kontrol edilmelidir.
Robot hücresi güvenliğinde bakım modu neden ayrı değerlendirilir?
Bakım ve öğretme sırasında robot normal üretim çevriminden farklı şekilde hareket eder. Operatör hücre içine girebilir, teach pendant kullanabilir veya fikstür üzerinde ayar yapabilir. Bu durumda üretim modundaki otomatik çalışma mantığı yeterli değildir. Güvenli hız, manuel onay, hold-to-run davranışı, kapı izleme ve yeniden başlatma şartları bakım modu için ayrıca tanımlanmalıdır. Böylece arıza giderme sırasında beklenmeyen otomatik hareket riski azaltılır. Bakım modu tasarımı, sahadaki servis alışkanlıklarıyla birlikte doğrulanmalıdır. Ayrıca yetkili erişim ve prosedür bilgisi operatör eğitimine dahil edilmelidir.
