Renk ve Baskı Kontrolü
Renk ve baskı kontrolü; ambalaj, matbaa, tekstil, plastik film ve ürün işaretleme hatlarında renk sapması, baskı kayması, eksik desen, lekelenme ve okunabilirlik problemlerinin otomasyon sistemiyle izlenmesidir. Kamera, renk sensörü, aydınlatma, enkoder geri bildirimi ve PLC karar mantığı birlikte çalışarak hatalı ürünün ayrılması veya operatörün uyarılması için veri üretir.
Renk ve baskı kontrolü, üretim hattındaki baskılı ya da renkli yüzeylerin referans değerlerle karşılaştırılması ve sapma görüldüğünde ayırma, durdurma veya uyarı kararının verilmesidir.
Renk ve baskı kontrolü uygulamasında temel karar noktaları
Bu uygulamada doğru algılama yalnızca kamera çözünürlüğüne bağlı değildir. Malzeme hızı, baskının tekrarlı yapısı, parlama, renk toleransı, ışık açısı, referans ürün tanımı ve PLC tarafındaki ayırma zamanı birlikte değerlendirilir.
Renk değeri, desen ve konum aynı anda izlenir
Baskılı yüzeylerde yalnızca rengin varlığı değil, rengin hedef alandaki tonu, kenar hizası, desen devamlılığı ve baskı başlangıç noktası da önemlidir. Bu nedenle uygulama çoğu zaman renk sensörü, vision sistemi ve enkoder bilgisinin birlikte yorumlandığı bir kontrol yapısına ihtiyaç duyar.
Işık kararlılığı ölçüm güvenilirliğini belirler
Parlak ambalaj filmi, laklı karton, metalize yüzey veya titreşimli konveyör üzerinde renk kararı almak zordur. Sensör ya da kamera seçimi yapılırken ortam ışığı, yansıma açısı, ürün yüksekliği ve hat hızı dikkate alınmazsa aynı ürün farklı zamanlarda farklı sonuç üretebilir.
Hatalı ürünün ayrılması zamanlama ister
Algılama noktası ile ayırma mekanizması arasında mesafe varsa PLC, ürünün konveyör üzerindeki ilerlemesini takip etmelidir. Enkoder geri bildirimi, gecikme süresi ve pnömatik tepki zamanı hesaba katılmadığında doğru hata algılansa bile yanlış ürün ayrılabilir.
Renk ve baskı kontrolü sahada nasıl çalışır?
Renk ve baskı kontrolü genellikle ürünün sabit bir kontrol penceresinden geçmesiyle başlar. Konveyör, rulo besleme veya indeksleme mekanizması ürünü algılama noktasına getirir; tetik sinyali ise fotoelektrik sensör, enkoder ya da makine çevrim bilgisinden alınır. Kamera veya renk sensörü, belirlenen bölgede renk tonu, kontrast, baskı hizası, desen bütünlüğü ve yüzey lekesi gibi parametreleri referans değerlerle karşılaştırır.
Basit uygulamalarda renk sensörü tek bir alanın kabul edilebilir aralıkta olup olmadığını kontrol eder. Daha karmaşık baskı uygulamalarında vision sistemleri kullanılarak birden fazla kontrol bölgesi tanımlanır. Bu bölgelerde baskı kayması, eksik işaret, renk değişimi, bulanık kenar veya yüzey kirlenmesi ayrı ayrı değerlendirilebilir.
Karar sonucu PLC’ye dijital sinyal, haberleşme verisi veya ölçüm değeri olarak aktarılır. PLC bu veriyi ürün konumu, hat hızı ve ayırma mekanizmasının tepki süresiyle birleştirir. Böylece hatalı ürün için uyarı, durdurma, ayırma kapağı, hava jeti veya operatör onayı gibi hareketler kontrollü biçimde devreye alınır.
Teknik değerlendirme notu
Baskı kontrolünde kamera çözünürlüğü kadar lens seçimi, ışık rengi, strob aydınlatma süresi, pozlama zamanı ve ürün yüzeyinin kararlılığı da belirleyicidir. Rulo malzemelerde enkoderle tetikleme, tekil ürünlerde ise ürün algılama sensörüyle tetikleme daha doğru sonuç verir. Renk toleransı üretim reçetesine göre ayarlanmalı, bakım ekibinin referans ürün değişimini güvenli şekilde yapabileceği bir operatör arayüzü bulunmalıdır.
Aynı kamera farklı ışık altında farklı karar verebilir
Renk ve baskı kontrolünde ölçüm kararlılığının temel şartı kontrollü aydınlatmadır. Ortam ışığı değiştiğinde, parlak yüzey açı değiştirdiğinde veya ürün yüksekliği dalgalandığında kamera aynı baskıyı farklı tonlarda görebilir. Bu nedenle saha kurulumunda gölgelenme, parazit ışık ve yansıma test edilmeli; mümkünse sabit ışık kabini, uygun filtre, strob aydınlatma ve mekanik kılavuzlama birlikte düşünülmelidir.
Renk ve baskı kontrolü için seçim tablosu
Uygun algılama yöntemi; kontrol edilecek detayın büyüklüğüne, ürün hızına, yüzey parlaklığına ve kabul toleransının ne kadar dar olduğuna göre belirlenir.
| Karar alanı | Tipik kullanım | Öne çıkan kriter | Saha riski |
|---|---|---|---|
| Renk sensörü | Belirli bir bölgede renk tonu veya kontrast farkı izleme | Öğretme hassasiyeti, tepki süresi ve ışık kararlılığı | Parlak yüzeylerde açı değişimi yanlış red kararına neden olabilir |
| Alan kameralı vision sistemi | Tekil ürünlerde desen, baskı konumu ve yüzey hatası kontrolü | Çözünürlük, lens, kontrol alanı ve işlem süresi | Ürün pozisyonu sabit değilse algoritma kararsız çalışabilir |
| Line scan kamera | Rulo film, kağıt, tekstil veya sürekli hareket eden baskılı malzeme | Hat hızı, çizgi tarama frekansı ve enkoder senkronizasyonu | Enkoder oranı doğru girilmezse görüntü uzar veya sıkışır |
| Fotoelektrik tetikleme | Ürünün kontrol penceresine giriş anını belirleme | Algılama mesafesi, tepki süresi ve arka plan etkisi | Saydam veya parlak ürünlerde tetik sinyali kaçabilir |
| PLC tabanlı ayırma | Hatalı ürünün doğru konumda ayrılması veya hattın durdurulması | Gecikme hesabı, çıkış süresi ve mekanik tepki | Algılama noktası ile ayırma noktası arası mesafe unutulmamalıdır |

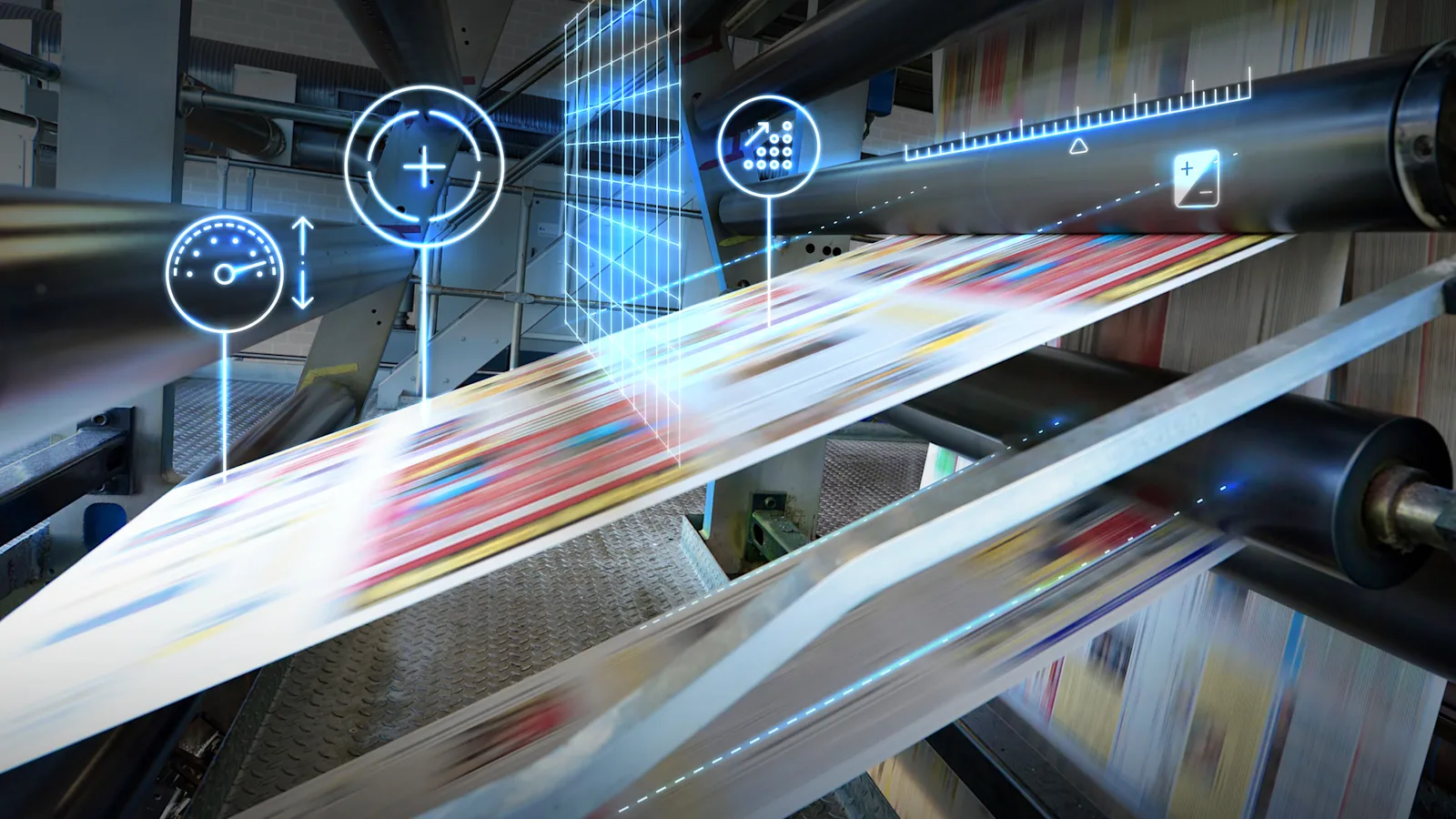

Baskılı yüzeylerde kontrollü aydınlatma ve kamera açısı
Baskılı yüzey kontrolünde kamera konumu ve ışık açısı, yazılım ayarları kadar belirleyicidir. Merdane, konveyör veya kılavuzlama sistemi ürünü sabit bir düzlemde tutmalı; aydınlatma ise renk farkını ve baskı kenarını kararlı biçimde gösterecek şekilde yerleştirilmelidir.
Renk ve baskı kontrolü üretim hattında nerelerde kullanılır?
Bu kontrol yapısı, baskılı veya renk kodlu yüzeyin ürün kalitesi için kritik olduğu birçok hatta kullanılır. Amaç hatalı ürünü erken yakalamak, seri üretimde tekrar eden sapmaları izlemek ve operatöre anlaşılır bilgi vermektir.
Baskı kayması ve renk sapması kontrolü
Kutu, poşet, film veya karton ambalaj üzerinde renk tonu, baskı hizası ve grafik bütünlüğü kontrol edilir. Uygulama, ürünün yanlış ambalajla ilerlemesini veya gözle zor fark edilen renk sapmalarının sevkiyata taşınmasını azaltmaya yardımcı olur.
Sürekli baskılı malzeme izleme
Rulo beslemeli baskı makinelerinde line scan kamera ya da yüksek hızlı vision sistemi, tekrar eden desenleri ve renk alanlarını izler. Enkoder sinyaliyle senkronize edilen kontrol, hız değişimlerinde görüntü ölçeğinin korunmasına yardımcı olur.
Desen ve ton sürekliliği kontrolü
Kumaş üzerinde desen kayması, renk farkı, leke veya yüzey bozulması kontrol edilebilir. Geniş yüzeylerde aydınlatma homojenliği ve kamera görüş alanı kritik olduğu için mekanik yerleşim, yazılım kadar önemlidir.
Film üzerindeki işaret ve baskı alanı kontrolü
Hızlı akan plastik film veya folyo üzerinde baskı başlangıcı, renkli işaret, kontrast alanı ve tekrarlı grafik yapısı izlenir. Bu uygulamada ürün gerilimi, rulo salınımı ve titreşim, algılama kararlılığını doğrudan etkiler.
Algılama, karar ve hareket zinciri
Renk ve baskı kontrolünde güvenilir sonuç için ürünün algılama noktasına gelişinden ayırma mekanizmasına kadar tüm zincir zamanlanmalıdır.
- 01
Ürün tetiklenir
Fotoelektrik sensör, enkoder işareti veya makine çevrim sinyali ürünün kontrol penceresine girdiğini bildirir. Bu sinyal doğru alınmazsa kamera yanlış anda görüntü yakalayabilir veya kontrol edilmesi gereken alan kaçırılabilir.
- 02
Görüntü veya renk değeri alınır
Kamera, renk sensörü ya da line scan sistem belirlenen kontrol alanından veri toplar. Pozlama süresi, ışık şiddeti ve ürün hızı bu aşamada birlikte ayarlanır; aksi halde hareket bulanıklığı ve yansıma hatalı karara neden olabilir.
- 03
Referansla karşılaştırılır
Sistem alınan veriyi kabul edilen renk aralığı, desen konumu, kontrast eşiği veya referans görüntüyle karşılaştırır. Tolerans çok dar tutulursa sağlam ürünler reddedilebilir; çok geniş tutulursa gerçek baskı hataları kaçabilir.
- 04
PLC kararı oluşturur
Kontrol sonucu PLC’ye iletilir ve ürünün konveyör üzerindeki konumu takip edilir. PLC, ayırma noktasına ulaşma süresini, çıkış gecikmesini ve pnömatik ekipmanın tepki zamanını dikkate alarak doğru anda komut verir.
Bu uygulamada algılama noktası ile ayırma noktası arasındaki fiziksel mesafe mutlaka ölçülmelidir. Hat hızı değişkense sabit zaman gecikmesi yerine enkoder veya ürün takip mantığı kullanılmalıdır. Böylece farklı hızlarda aynı hatalı ürün doğru noktada ayrılabilir.
Renk ve baskı kontrolü uygulamasında kullanılan ürün grupları
Uygulamada kullanılan ürünler kontrol seviyesine göre değişir. Basit renk doğrulama için renk sensörleri yeterli olabilirken, baskı hizası ve desen bütünlüğü için kamera tabanlı sistemler, tetikleme sensörleri ve PLC tabanlı ayırma yapısı birlikte seçilir.
Renk sensörleri
Tek bir kontrol alanında renk tonu, kontrast farkı veya renkli işaret varlığını izlemek için kullanılır. Hızlı tepki süresi ve öğretme kararlılığı, seri üretim hatlarında önemli seçim kriterleridir.
Ürün ailesini inceleVision sistemleri
Baskı kayması, eksik desen, yüzey lekesi ve çok bölgeli kalite kontrol uygulamalarında kullanılır. Kamera, lens, aydınlatma ve yazılım ayarı birlikte değerlendirildiğinde daha kararlı sonuç verir.
Ürün ailesini inceleFotoelektrik sensörler
Ürünün kontrol alanına giriş anını algılamak ve kamera tetik sinyalini başlatmak için kullanılır. Saydam, parlak veya koyu yüzeylerde algılama tipi saha koşuluna göre seçilmelidir.
Ürün ailesini inceleLazer sensörler
Baskılı yüzeyde yükseklik farkı, kenar pozisyonu veya çok dar alanlı referans noktası izlenmesi gereken durumlarda destekleyici ölçüm elemanı olarak kullanılabilir.
Ürün ailesini inceleSensör kabloları
Kamera tetikleme, renk sensörü çıkışı ve saha sinyallerinin panoya güvenilir taşınması için uygun kablo ve konnektör seçimi gerekir. Titreşim, yağ ve hareketli kablo kanalları dikkate alınmalıdır.
Ürün ailesini incelePLC I/O modülleri
Sensör çıkışlarının alınması, ayırma valflerinin sürülmesi ve hata sinyallerinin makine kontrolüne bağlanması için kullanılır. Hızlı giriş, hızlı çıkış ve haberleşme gereksinimi kontrol mimarisine göre belirlenir.
Ürün ailesini inceleRenk ve baskı kontrolü için ilgili marka aileleri
Bu uygulamada marka seçimi; kamera ekosistemi, renk sensörü hassasiyeti, hızlı tetikleme kabiliyeti, ışık ve yazılım uyumu gibi teknik ihtiyaçlara göre değerlendirilir.
Görüntü işleme ve renk kontrolüKeyence
Kamera tabanlı kalite kontrol, renk farkı algılama ve hızlı üretim hattı uygulamalarında geniş ürün yapısıyla değerlendirilebilir. Dar toleranslı baskı kontrolünde aydınlatma ve yazılım seçenekleri önem taşır.
Markayı incele
Endüstriyel sensör ve vision çözümleriSick
Renk, kontrast, fotoelektrik tetikleme ve görüntü işleme uygulamalarında saha şartlarına uygun sensör aileleriyle değerlendirilebilir. Parlak ve hızlı yüzeylerde doğru algılama tipi seçimi öne çıkar.
Markayı incele
Sensör, kamera ve kontrol entegrasyonuOmron
Ürün algılama, makine kontrolü ve baskı doğrulama uygulamalarında sensör ile PLC tarafını birlikte değerlendirmek isteyen tesisler için uygun aileler sunar. Tetikleme ve ayırma mantığında entegrasyon avantaj sağlar.
Markayı incele
Fotoelektrik algılama ve renk kontrolüAutonics
Renk sensörü, fotoelektrik sensör ve pano tarafındaki yardımcı kontrol elemanlarıyla daha kompakt uygulamalarda değerlendirilebilir. Özellikle tetikleme ve temel renk ayrımı ihtiyaçlarında uygun seçim yapılabilir.
Markayı inceleİlgili teknik içerikler ve sektörler
Renk ve baskı kontrolü; sensör seçimi, görüntü işleme, kontrast algılama ve sektör bazlı kalite kontrol gereksinimleriyle birlikte ele alındığında daha doğru planlanır.
Sahada sık görülen teknik sorunlar
- 01
Parlak yüzeyde yansıma
Laklı karton, metalize film veya parlak plastik yüzeylerde kamera doğrudan ışığı görebilir. Bu durumda doğru ürün bile fazla parlak veya soluk algılanabilir. Işık açısı, polarize filtre ve mekanik kılavuzlama birlikte denenmelidir.
- 02
Renk toleransının üretime uymaması
Laboratuvar ortamında kabul edilen renk farkı, sahada hız, sıcaklık, boya yoğunluğu ve yüzey değişimi nedeniyle farklı sonuç verebilir. Kabul aralığı belirlenirken gerçek üretim numuneleriyle tekrar testi yapılmalıdır.
- 03
Ürün pozisyonunun değişmesi
Konveyör üzerinde ürün sağa sola kayıyor veya rulo malzeme salınım yapıyorsa kontrol alanı hedef noktanın dışına çıkabilir. Kamera görüş alanı, mekanik merkezleme ve yazılımdaki arama penceresi birlikte tasarlanmalıdır.
- 04
Ayırma zamanının hatalı hesaplanması
Algılama doğru olsa bile ayırma mekanizması yanlış anda devreye girerse sağlam ürün ayrılabilir. Bu sorun özellikle hızlı hatlarda, algılama noktası ile ayırma noktası arasındaki mesafe uzun olduğunda sık görülür.
Devreye alma sırasında yalnızca sağlam ürünle öğretme yapmak yeterli değildir. Kabul edilebilir sınırdaki ürünler, gerçek hatalı örnekler, farklı ışık koşulları ve farklı hız değerleriyle test yapılmalıdır. Bakım ekibinin ışık ayarını, lens temizliğini ve referans ürün değişimini takip edebileceği bir kontrol listesi oluşturulması kararlılığı artırır.
Renk ve baskı kontrolü hakkında teknik sorular
Renk ve baskı kontrolünde renk sensörü mü, kamera mı kullanılmalıdır?
Kontrol yalnızca belirli bir noktadaki renk varlığı veya temel kontrast farkı ise renk sensörü yeterli olabilir. Ancak baskı kayması, desen bütünlüğü, birden fazla kontrol bölgesi, yüzey lekesi veya grafik konumu değerlendirilecekse kamera tabanlı vision sistemi daha uygundur. Karar verirken ürün hızı, kontrol alanı büyüklüğü, tolerans seviyesi ve operatörün reçete değiştirme ihtiyacı birlikte ele alınmalıdır.
Baskı kayması nasıl algılanır?
Baskı kayması genellikle referans bir kenar, renk alanı veya desen başlangıç noktası üzerinden izlenir. Kamera, ürün tetiklendiğinde belirlenen kontrol penceresinde bu referansın beklenen konumda olup olmadığını kontrol eder. Sürekli malzemede enkoder bilgisi kullanılarak görüntünün hıza göre uzaması veya sıkışması önlenir. Kayma toleransı prosesin kabul kriterlerine göre sayısal olarak tanımlanmalıdır.
Parlak ambalajlarda yanlış algılama neden olur?
Parlak ambalajlarda yüzey ışığı kameraya doğrudan yansıtabilir ve bu durum renk değerini olduğundan açık veya koyu gösterebilir. Ayrıca ürün açısı küçük değiştiğinde yansımanın yeri de değişir. Bu nedenle sabit ışık geometrisi, uygun kamera açısı, gerekirse polarize filtre ve mekanik kılavuzlama kullanılır. Ortam ışığının kontrol dışı kalması da tekrar eden yanlış kararlara yol açabilir.
Rulo baskı kontrolünde enkoder neden önemlidir?
Rulo baskı hatlarında malzeme sürekli hareket ettiği için kamera görüntüsünün hızla senkron çalışması gerekir. Enkoder, malzemenin gerçek ilerleme bilgisini sisteme verir ve özellikle line scan kamerada her çizginin doğru mesafeyle yakalanmasını sağlar. Enkoder kullanılmazsa hız değişimlerinde desen uzamış veya sıkışmış görünebilir; bu da sağlam baskının hatalı değerlendirilmesine neden olabilir.
Hatalı ürünün doğru ayrılması için nelere dikkat edilmelidir?
Hatalı ürünün ayrılması için algılama noktası ile ayırma mekanizması arasındaki mesafe, konveyör hızı, PLC işlem süresi ve pnömatik ekipmanın tepki süresi bilinmelidir. Sabit hızlı hatlarda zaman gecikmesi yeterli olabilir; değişken hızlı hatlarda ürün takibi veya enkoder geri bildirimi daha güvenilir sonuç verir. Devreye alma sırasında hem düşük hem yüksek hızda ayrım testi yapılmalıdır.
