QR Kod Okuma
QR kod okuma, üretim hattındaki ürün, ambalaj, taşıma kabı veya yarı mamul üzerindeki iki boyutlu kodun kamera tabanlı okuyucu ile algılanması, çözümlenmesi ve kontrol sistemine aktarılmasıdır. Uygulama; izlenebilirlik, reçete doğrulama, hat yönlendirme, kalite kaydı ve sevkiyat doğrulaması gibi kararların güvenilir veriye bağlanmasını sağlar.

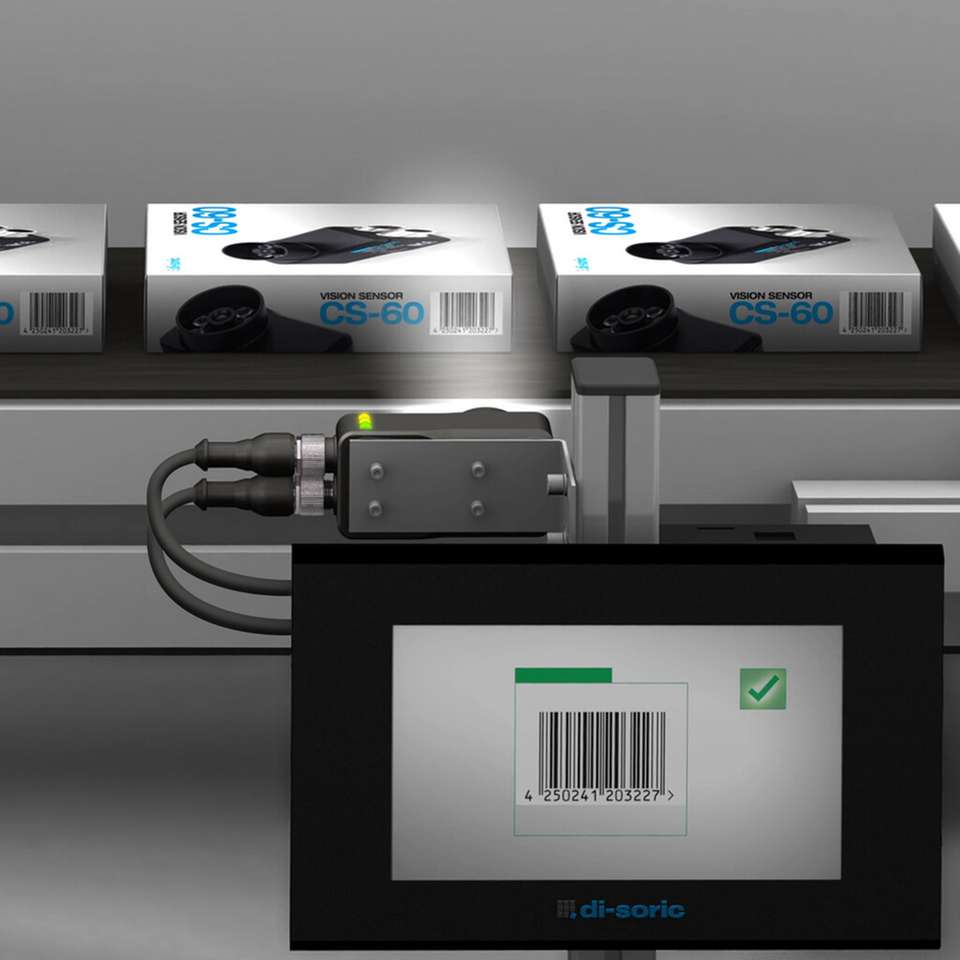

QR kod okuma, üretim veya lojistik akışındaki iki boyutlu kodun sabit bir okuyucu ya da vision sistemiyle algılanıp kontrol sistemine veri olarak aktarılmasıdır. Bu veri; ürün kimliği, parti bilgisi, rota kararı ve kalite kaydı için kullanılır.
QR Kod Okuma uygulamasında temel karar noktaları
QR kod okuma uygulamalarında doğru sonuç yalnızca okuyucu modeline bağlı değildir. Kodun baskı kalitesi, yüzey yapısı, hareket hızı, okuma mesafesi, aydınlatma açısı, haberleşme yöntemi ve hat kontrol mantığı birlikte değerlendirilir.
Okunabilirlik kod kalitesiyle başlar
QR kodun modül boyutu, kontrastı, baskı çözünürlüğü ve yüzey üzerindeki yansıma davranışı okuma güvenilirliğini doğrudan etkiler. Mat karton, parlak plastik, metal parça veya etiketli ambalaj aynı okuyucuyla farklı aydınlatma ve pozlama ayarı gerektirebilir.
Konveyör hızı görüntü yakalama süresini belirler
Ürün sabitken yapılan okuma ile hareketli konveyörde yapılan okuma aynı değildir. Hız, titreşim ve ürün aralığı arttıkça tetikleme zamanı, enstantane süresi, okuma alanı ve veri aktarım gecikmesi kontrol zincirinin ana parametreleri haline gelir.
Okuma sonucu proses kararına bağlanır
Okunan kod yalnızca ekranda gösterilmez; PLC, HMI, robot, sorter veya üst seviye yazılıma karar bilgisi olarak aktarılır. Hatalı okuma, boş okuma veya beklenen veriyle uyuşmama durumunda durdurma, ayırma, alarm ya da tekrar okuma senaryosu tanımlanmalıdır.
QR Kod Okuma sahada nasıl çalışır?
QR kod okuma çevrimi genellikle ürünün okuma istasyonuna yaklaşmasıyla başlar. Ürün varlığı fotoelektrik sensör, enkoder bilgisi veya makine çevrim sinyaliyle doğrulanır; ardından kod okuyucu belirlenen zaman penceresinde görüntü alır. Görüntüdeki QR kod çözümlenir, elde edilen veri kontrol sistemine aktarılır ve ürünün bir sonraki adımı bu veriye göre belirlenir.
Ambalaj hattında bu veri parti numarası, son kullanma tarihi, reçete kodu veya seri numarası olabilir. Elektronik üretiminde kart kimliğiyle test sonucu eşleştirilebilir; lojistik hattında koli veya taşıma kabının rotası belirlenebilir. Bu nedenle kod okuyucular yalnızca algılama elemanı değil, hat üzerindeki veri sürekliliğinin parçasıdır.
Saha tasarımında okuyucunun görüş alanı, kodun konumu, aydınlatma rengi, montaj açısı ve haberleşme protokolü birlikte ele alınır. Okuma sonucu PLC tarafında beklenen veriyle karşılaştırılır; uygun ürün geçişe izin alırken hatalı veya okunamayan ürün ayırma istasyonuna yönlendirilir ya da operatör kontrolüne alınır.
Teknik değerlendirme notu
QR kod okuma istasyonunda en kritik konu, kodun her çevrimde aynı netlik ve kontrastla görülebilmesidir. Ürünün pozisyon toleransı genişse daha büyük görüş alanı, parlak yüzey varsa kontrollü aydınlatma, yüksek hız varsa hızlı görüntü alma ve güçlü çözümleme algoritması gerekir. Haberleşme tarafında ise PLC’nin beklediği veri formatı, hata sinyalleri ve çevrim süresi netleştirilmelidir.
QR kod okuyucu seçimi yalnızca çözünürlükle yapılmaz.
Aynı çözünürlüğe sahip iki okuyucu, farklı ışık koşullarında veya farklı yüzeylerde aynı sonucu vermeyebilir. Kodun yüzeye basılma şekli, okuyucunun lens yapısı, entegre aydınlatma tipi, polarizasyon ihtiyacı, tetikleme gecikmesi ve yazılımsal doğrulama kabiliyeti birlikte değerlendirilmelidir. Özellikle hızlı hatlarda başarılı okuma oranı kadar hatalı kabul riskinin de ayrı izlenmesi gerekir.
QR Kod Okuma için seçim tablosu
QR kod okuma çözümü; ürün hareketi, kod tipi, yüzey kalitesi ve kontrol sistemiyle haberleşme biçimine göre seçilir. Aşağıdaki tablo sahadaki temel karar alanlarını özetler.
| Karar alanı | Tipik kullanım | Öne çıkan kriter | Saha riski |
|---|---|---|---|
| Sabit kod okuyucu | Konveyörde hareket eden kutu, koli, parça veya tepsi üzerindeki QR kodun otomatik okunması | Okuma mesafesi, görüş alanı, entegre ışık ve veri aktarım hızı | Ürün konumu değişiyorsa kod görüş alanı dışına çıkabilir veya odak toleransı yetersiz kalabilir |
| Vision sistemi | Kod okuma ile birlikte yön, varlık, baskı kalitesi veya karakter kontrolü yapılması | Çözünürlük, görüntü işleme araçları, lens ve harici aydınlatma uyumu | Gereksiz karmaşık kurulum çevrim süresini ve bakım yükünü artırabilir |
| DPM uyumlu okuma | Metal, plastik veya elektronik parça üzerine doğrudan işlenmiş düşük kontrastlı kodların okunması | Aydınlatma açısı, yüzey yansıması, algoritma hassasiyeti ve mekanik sabitleme | Yüzey çizikleri veya parça yön değişimi okuma kararlılığını düşürebilir |
| Geniş alan okuma | Palet, kasa veya büyük taşıyıcı üzerinde kod konumunun değişken olduğu hatlar | Görüş alanı, çalışma mesafesi, lens seçimi ve ürün merkezleme toleransı | Geniş alan seçimi çözünürlüğü düşürerek küçük kodların okunmasını zorlaştırabilir |
| Hızlı hat okuma | Kısa ürün aralığına sahip paketleme, sorter veya sevkiyat hatları | Pozlama süresi, tetikleme hassasiyeti, işlem süresi ve veri çıkış gecikmesi | Titreşim ve ışık yetersizliği hareket bulanıklığına neden olabilir |
Kod okuma istasyonunda görüntü, veri ve kontrol ilişkisi
Kod okuyucu yalnızca kodu algılayan bir kamera gibi düşünülmemelidir. Görüntü alma koşulu, okuma sonucu, doğrulama işareti ve ürünün hatta nerede bulunduğu aynı kontrol çevriminde ele alınır. Bu yaklaşım özellikle hızlı paketleme ve sevkiyat hatlarında hatalı yönlendirme riskini azaltır.
QR Kod Okuma üretim hattında nerelerde kullanılır?
QR kod okuma, üretimden sevkiyata kadar ürün kimliğinin otomatik takip edilmesi gereken birçok noktada kullanılır. Uygulama çoğu zaman kalite, lojistik ve proses kontrolünü aynı veri üzerinden birleştirir.
Kutu ve etiket üzerindeki kodun doğrulanması
Paketleme hattında QR kod, ürünün parti, reçete, tarih veya seri bilgisiyle eşleştiğini doğrulamak için okunur. Yanlış etiket, boş baskı veya beklenen veriyle uyuşmayan kod algılandığında ürün geçişi durdurulabilir ya da ayırma istasyonuna yönlendirilebilir.
Kart ve modül kimliğinin test sonucu ile eşlenmesi
PCB, elektronik modül veya yarı mamul üzerinde bulunan kod, üretim istasyonları arasında parça kimliğini taşır. Okuma sonucu test cihazı, robot hücresi veya yazılım sistemiyle eşleştirilerek hangi parçanın hangi işlemden geçtiği kayıt altına alınır.
Koli ve taşıyıcıların rota kararına bağlanması
Depo ve sorter hatlarında QR kod, ürünün hedef bölge, sipariş veya sevkiyat bilgisine göre yönlendirilmesini sağlar. Okunan veri PLC veya üst seviye kontrol yazılımına aktarıldığında yön değiştirici, durdurucu veya ayırıcı mekanizma doğru zamanda çalıştırılır.
Operasyon sırasının doğru parça ile başlatılması
Montaj hücresinde QR kod, operatörün veya robotun doğru ürün varyantı üzerinde çalıştığını doğrulamak için kullanılabilir. Hatalı parça okutulduğunda iş emri, takım seçimi veya reçete parametresi devreye alınmadan önce sistem uyarı verebilir.
Algılama, karar ve hareket zinciri
QR kod okuma istasyonu, ürünün fiziksel geçişini dijital kimlik verisiyle birleştirir. Zincir doğru kurulmadığında okuyucu başarılı olsa bile hat kararı yanlış zamanda verilebilir.
- 01
Ürün okuma alanına alınır
Ürünün istasyona geldiği fotoelektrik sensör, konveyör enkoderi veya makine çevrim sinyaliyle belirlenir. Bu sinyal okuyucunun görüntü alacağı zaman penceresini oluşturur ve gereksiz görüntü yakalamayı azaltır.
- 02
Görüntü netlik ve ışık koşulunda yakalanır
Okuyucu, belirlenen görüş alanında kodu yakalar. Işık şiddeti, montaj açısı, lens odağı ve pozlama süresi; parlak yüzey, küçük kod veya hızlı geçiş gibi saha koşullarına göre ayarlanır.
- 03
Kod verisi çözümlenir ve doğrulanır
QR kod içindeki veri okunur, beklenen uzunluk veya formatla karşılaştırılır. Uygulamaya göre yalnızca başarılı okuma yeterli olmayabilir; kodun doğru ürün, parti veya iş emriyle eşleşmesi de kontrol edilir.
- 04
Kontrol sistemi çıkış kararını verir
Okuma sonucu PLC, HMI, robot kontrolörü veya üst seviye yazılıma iletilir. Kabul, ret, yönlendirme, durdurma veya tekrar okuma kararı bu veriyle birlikte ürünün fiziksel konumuna göre zamanlanır.
QR kod okuma uygulamasında dijital çıkış yalnızca okundu bilgisini taşırken Ethernet veya seri haberleşme gerçek kod verisini aktarır. Bu nedenle kontrol senaryosu kurulurken sistemin yalnızca kabul sinyaline mi yoksa okunan karakter dizisine mi ihtiyaç duyduğu baştan belirlenmelidir.
QR Kod Okuma uygulamasında kullanılan ürün grupları
QR kod okuma istasyonu; okuyucu, tetikleme sensörü, aydınlatma, bağlantı altyapısı ve kontrol sistemiyle birlikte tasarlanır. Ürün grupları yalnızca ayrı cihazlar değil, veri akışının güvenilir çalışmasını sağlayan tamamlayıcı parçalardır.
Kod okuyucular
Sabit tip kod okuyucular, QR ve DataMatrix gibi iki boyutlu kodları üretim hattında otomatik algılar. Okuma mesafesi, çözünürlük, görüş alanı ve haberleşme tipi uygulamanın hızına göre seçilir.
Ürün ailesini inceleVision sistemleri
Kod okuma ile birlikte baskı kalitesi, konum, yön veya yüzey kontrolü yapılacaksa vision sistemi tercih edilebilir. Lens ve aydınlatma seçimi, küçük kodlarda okuma kararlılığını belirler.
Ürün ailesini inceleFotoelektrik sensörler
Ürünün okuma alanına girişini algılayarak okuyucunun doğru anda görüntü almasını sağlar. Hızlı konveyörlerde tetikleme mesafesi ve tepki süresi okuma penceresini doğrudan etkiler.
Ürün ailesini incelePLC I/O modülleri
Okuyucudan gelen başarılı okuma, hata, hazır veya tetik sinyalleri PLC tarafında dijital giriş çıkışlarla işlenebilir. Bu yapı basit kabul-ret kararlarında hızlı ve anlaşılır kontrol sağlar.
Ürün ailesini inceleIO-Link ürünleri
Bazı istasyonlarda cihaz durumu, parametre aktarımı ve teşhis bilgisi için IO-Link yapısı kullanılabilir. Bu sayede okuma cihazı ve yardımcı sensörler bakım açısından daha görünür hale gelir.
Ürün ailesini inceleSensör kabloları
Kod okuyucu, tetikleme sensörü ve yardımcı aydınlatmaların güvenilir çalışması için uygun konnektör ve kablo altyapısı gerekir. Hareketli veya titreşimli hatlarda bağlantı kalitesi arıza sıklığını azaltır.
Ürün ailesini inceleQR Kod Okuma için ilgili marka aileleri
QR kod okuma uygulamalarında marka seçimi; okuyucu performansı, vision altyapısı, haberleşme seçenekleri ve sahadaki bakım alışkanlıklarıyla birlikte değerlendirilir.
Kod okuma ve vision uygulamalarıKeyence
Keyence, hızlı okuma, kamera tabanlı kontrol ve üretim hattı izlenebilirliği gerektiren uygulamalarda değerlendirilen markalardan biridir. Özellikle küçük kod, hareketli ürün ve kalite kaydı bulunan istasyonlarda rol alabilir.
Markayı incele
Endüstriyel kod okuyucu ve algılamaSick
Sick, konveyör, lojistik ve makine otomasyonu içinde kod okuma ve algılama bileşenleriyle öne çıkar. Okuma istasyonlarında tetikleme, veri aktarımı ve güvenilir algılama tarafında değerlendirilebilir.
Markayı incele
Vision, sensör ve kontrol entegrasyonuOmron
Omron, vision sistemleri, sensörler ve PLC tarafındaki kontrol bileşenleriyle QR kod okuma istasyonunun farklı katmanlarında kullanılabilir. Özellikle makine içi kontrol ve üretim izleme uygulamalarında tercih edilebilir.
Markayı incele
Algılama ve saha haberleşmesiIFM
IFM, sensör, görüntü tabanlı okuma ve saha haberleşmesi tarafında kullanılan ürün aileleriyle QR kod okuma istasyonlarında tamamlayıcı rol üstlenebilir. Teşhis ve bağlantı izlenebilirliği gereken hatlarda değerlendirilebilir.
Markayı inceleİlgili teknik içerikler ve sektörler
QR kod okuma; kod okuyucu seçimi, vision sistemleri, RFID karşılaştırması ve sektör bazlı izlenebilirlik ihtiyaçlarıyla birlikte ele alınmalıdır.
Sahada sık görülen teknik sorunlar
- 01
Parlak yüzeyde düşük kontrast
Parlak plastik, metal veya şeffaf film üzerindeki kodlarda yansıma kod desenini bastırabilir. Bu durumda okuyucu çözünürlüğünü artırmak tek başına yeterli olmayabilir; aydınlatma açısı, polarizasyon, baskı rengi ve montaj pozisyonu yeniden değerlendirilmelidir.
- 02
Hızlı hatta hareket bulanıklığı
Konveyör hızı arttığında görüntü yakalama süresi uzunsa kod kenarları bulanıklaşır. Kısa pozlama, güçlü aydınlatma, doğru tetikleme mesafesi ve ürünün okuma alanında mekanik olarak kararlı geçmesi okuma oranını belirgin şekilde etkiler.
- 03
Değişken kod konumu
Ürün veya etiket pozisyonu her çevrimde değişiyorsa kod okuyucunun görüş alanı genişletilir; ancak görüş alanı büyüdükçe aynı çözünürlükte küçük kod daha az piksel kaplar. Bu denge lens ve çalışma mesafesi seçimiyle çözülmelidir.
- 04
Okundu bilgisi ile doğru veri karışması
Bazı hatalarda okuyucu kodu başarıyla okuyabilir fakat okunan veri beklenen iş emriyle uyuşmaz. Bu nedenle kontrol sistemi yalnızca başarılı okuma sinyalini değil, gelen karakter dizisini ve doğrulama sonucunu da değerlendirmelidir.
QR kod okuma istasyonunda ilk devreye alma sırasında yalnızca birkaç düzgün ürünle test yapmak yanıltıcı olabilir. Farklı baskı kalitesi, farklı ürün rengi, hız değişimi, vardiya ışığı ve kirlenme koşulları ayrı ayrı denenmelidir. Kalıcı çözüm için okuma oranı, hatalı okuma nedeni ve tekrar okuma sayısı bakım ekibinin görebileceği şekilde izlenmelidir.
QR Kod Okuma hakkında teknik sorular
QR kod okuma için kod okuyucu mu vision sistemi mi seçilmelidir?
Yalnızca QR veya DataMatrix gibi kodların okunması ve verinin kontrol sistemine aktarılması gerekiyorsa sabit kod okuyucu çoğu uygulama için yeterlidir. Kod okuma ile birlikte baskı kalitesi, parça yönü, var-yok kontrolü, karakter tanıma veya ölçüm yapılacaksa vision sistemi daha uygun olabilir. Seçim yapılırken çevrim süresi, kurulum karmaşıklığı ve bakım ekibinin ayar yapabilme seviyesi de dikkate alınmalıdır.
Hareketli konveyörde QR kod okuma neden zorlaşır?
Hareketli konveyörde ürün, okuyucunun görüş alanından sınırlı sürede geçer. Tetikleme geç yapılırsa kod görüntünün kenarında kalabilir; pozlama uzun olursa hareket bulanıklığı oluşabilir; aydınlatma zayıfsa kod kontrastı düşebilir. Bu nedenle konveyör hızı, ürün aralığı, tetikleme sensörü konumu ve okuyucunun görüntü işleme süresi birlikte hesaplanmalıdır.
QR kod okunamıyorsa ilk hangi noktalar kontrol edilmelidir?
Önce kodun baskı kalitesi, modül boyutu, kontrastı ve yüzeydeki yansıma durumu kontrol edilmelidir. Ardından okuyucunun odak mesafesi, görüş alanı, montaj açısı ve ışık ayarı incelenir. Eğer görüntü net olmasına rağmen veri alınamıyorsa kod tipi, veri formatı, okuyucu ayarları ve kontrol sistemine gönderilen mesaj yapısı gözden geçirilmelidir.
Dijital çıkışla QR kod verisi alınabilir mi?
Dijital çıkış genellikle okundu, okunamadı, hazır veya hata gibi durum bilgilerini iletmek için kullanılır; QR kodun içindeki karakter dizisini taşımak için yeterli değildir. Gerçek kod verisi gerekiyorsa Ethernet, seri haberleşme veya uygun endüstriyel protokol üzerinden veri aktarımı yapılmalıdır. Bu ayrım kontrol mimarisi planlanırken baştan belirlenmelidir.
QR kod okuma uygulamasında aydınlatma neden bu kadar önemlidir?
Kod okuyucu, kodu görüntü üzerinden çözdüğü için ışık koşulu doğrudan okuma başarısını etkiler. Parlak yüzeyde yansıma, koyu ambalajda düşük kontrast, şeffaf filmde parazit ve metal yüzeyde gölge oluşabilir. Entegre ışık bazı uygulamalarda yeterli olurken, zor yüzeylerde harici aydınlatma, farklı ışık açısı veya polarizasyon gerekebilir.
QR Kod Okuma için öne çıkan ürünler
QR kod okuma istasyonlarında kullanılan ürünler; kodun güvenilir okunması, tetikleme zamanının doğru kurulması ve okuma verisinin kontrol sistemine aktarılması için birlikte değerlendirilir.
Panasonic LP-ABR12 2D Kod Okuyucu
Ürünü İncele →
Panasonic LP-ABR11 2D Kod Okuyucu
Ürünü İncele →
Omron V430-F102M03M 1D/2D Barkod Okuyucu
Ürünü İncele →
Omron V430-F081M03M 1D/2D Barkod Okuyucu
Ürünü İncele →
Omron V430-F050M03M 1D/2D Barkod Okuyucu
Ürünü İncele →
Omron V430-F000W50C 1D/2D Barkod Okuyucu
Ürünü İncele →QR kod okuma istasyonunu kontrol zinciriyle birlikte değerlendirin
Kod okuyucu seçimi, ürünün hatta nasıl hareket ettiği ve okuma sonucunun hangi kararı tetikleyeceğiyle birlikte düşünülmelidir. Doğru ürün ailesi, tetikleme yöntemi ve haberleşme yapısı belirlendiğinde izlenebilirlik daha kararlı hale gelir.
