Proses Sıcaklık ve Seviye Kontrolü
Proses sıcaklık ve seviye kontrolü; tank, reaktör, kazan, silo, eşanjör ve dolum hatlarında ölçülen değerlerin güvenli sınırlar içinde tutulmasını sağlar. Saha sensörlerinden gelen bilgi; kontrol cihazı, PLC, HMI ve alarm yapısıyla birlikte değerlendirilir. Böylece ısıtma, soğutma, karıştırma, besleme ve durdurma kararları prosesin kararlılığına göre yönetilir.
Proses sıcaklık ve seviye kontrolü, üretim hattındaki sıvı, gaz, toz veya granül malzemenin sıcaklık ve doluluk bilgisini ölçerek kontrol sistemine karar verisi sağlar. Bu yapı, taşma, boş çalışma, aşırı ısınma ve kalite sapması gibi riskleri azaltmak için kullanılır.
Proses sıcaklık ve seviye kontrolü uygulamasında temel karar noktaları
Bu uygulamada doğru ürün seçimi yalnızca ölçüm aralığına göre yapılmaz. Malzemenin fiziksel yapısı, proses sıcaklığı, tank geometrisi, köpük veya toz etkisi, çıkış sinyali, pano yapısı ve alarm senaryosu birlikte değerlendirilmelidir.
Tank, hat ve ekipman geometrisi seçimi belirler
Aynı sıcaklık veya seviye değeri farklı ekipmanlarda farklı davranır. Dik tank, yatay tank, bunker, silo, boru hattı ve kapalı reaktör yapısı; sensör montaj yönünü, ölçüm mesafesini, bağlantı tipini ve bakım erişimini doğrudan etkiler.
Sıcaklık, basınç ve malzeme yapısı birlikte ele alınır
Sıvı, viskoz malzeme, granül, toz veya köpüklü ortam aynı seviye teknolojisine aynı tepkiyi vermez. Sıcaklık değişimi, yoğuşma, buhar, basınç ve yüzey hareketi ölçüm güvenilirliği için ayrı ayrı kontrol edilmelidir.
Alarm sınırı ile sürekli kontrol ayrılmalıdır
Bazı noktalarda yalnızca yüksek seviye veya düşük seviye alarmı yeterlidir; bazı proseslerde ise sürekli ölçüm ve oransal kontrol gerekir. Isıtıcı, vana, pompa veya karıştırıcıyı yöneten kararın ne kadar hassas olacağı baştan belirlenmelidir.
Proses sıcaklık ve seviye kontrolü sahada nasıl çalışır?
Proses sıcaklık ve seviye kontrolünde veri akışı, sahadaki ölçüm noktasından başlar. Tank üzerindeki seviye sensörü, boru hattındaki sıcaklık sensörü, reaktör gövdesindeki termokupl veya pano üzerindeki kontrol cihazı; prosesin mevcut durumunu sayısal bir bilgiye dönüştürür. Bu bilgi analog sinyal, dijital giriş, haberleşme verisi veya röle çıkışı olarak kontrol sistemine aktarılır.
Kontrol sistemi, alınan değeri hedef değer, alarm sınırı ve proses reçetesiyle karşılaştırır. Sıcaklık hedef değerin altına düştüğünde ısıtıcı, buhar vanası veya sıcak su çevrimi devreye alınabilir; seviye üst sınıra yaklaştığında dolum kesilir veya pompa durdurulur. Daha kararlı proseslerde PID kontrol tercih edilirken, basit uyarı noktalarında eşik tabanlı alarm yeterli olabilir. Bu yapı proses otomasyonu mantığının sahadaki en temel uygulamalarından biridir.
Sahada ölçümün güvenilirliği kadar, kararın doğru ekipmana iletilmesi de önemlidir. Kontaktör, solid state röle, sürücü, vana aktüatörü veya PLC çıkışı yanlış seçildiğinde kontrol tepkisi gecikebilir. Bu nedenle sensör seçimi, pano beslemesi, sinyal izolasyonu, kablo güzergâhı ve operatör ekranı aynı kontrol zincirinin parçaları olarak ele alınmalıdır.
Teknik değerlendirme notu
Sıcaklık ve seviye ölçümünde ilk soru yalnızca hangi değerin ölçüleceği değildir. Malzemenin tank içindeki davranışı, ölçüm noktasının erişilebilirliği, prosesin durdurulabilir olup olmadığı, alarmın hangi ekipmanı etkileyeceği ve arıza durumunda hattın nasıl güvenli moda geçeceği birlikte değerlendirilir. Bu yaklaşım, gereğinden hassas veya yetersiz ürün seçiminin önüne geçer.
Ölçüm doğru olsa bile kontrol zinciri hatalıysa proses kararsızlaşır.
Sıcaklık veya seviye sensörünün doğru değer üretmesi tek başına yeterli değildir. Sinyalin panoya sağlıklı taşınması, kontrol cihazında doğru ölçeklenmesi, alarm sınırlarının sahadaki gerçek risklere göre ayarlanması ve çıkış elemanının yüke uygun seçilmesi gerekir. Aksi durumda operatör doğru değeri görse bile pompa, vana, ısıtıcı veya karıştırıcı yanlış zamanda devreye girebilir.
Proses sıcaklık ve seviye kontrolü için seçim tablosu
Aşağıdaki tablo, sahada karşılaşılan temel karar alanlarını teknik açıdan ayırmak için hazırlanmıştır. Seçim yapılırken ölçüm yöntemi, çıkış tipi, ortam etkisi ve bakım erişimi birlikte düşünülmelidir.
| Karar alanı | Tipik kullanım | Öne çıkan kriter | Saha riski |
|---|---|---|---|
| Sürekli sıcaklık kontrolü | Kazan, fırın, kalıp, eşanjör veya reaktörde hedef sıcaklığın korunması | Sensör tipi, kontrol algoritması, çıkış hızı ve yük anahtarlama yöntemi | Yanlış ayar aşırı ısınma, kalite sapması veya gereksiz enerji tüketimi oluşturabilir |
| Noktasal seviye alarmı | Tank taşma koruması, kuru çalışma engelleme veya minimum stok uyarısı | Malzeme yapısı, montaj noktası, prob uzunluğu ve çıkış güvenilirliği | Köpük, yapışma veya tortu sensörün sürekli aktif kalmasına neden olabilir |
| Sürekli seviye ölçümü | Silo, tank veya bunker içinde gerçek doluluk bilgisinin izlenmesi | Ölçüm mesafesi, ortam yüzeyi, toz, buhar ve haberleşme ihtiyacı | Yanlış teknoloji seçimi dalgalı değer, dolum kesintisi veya stok hatası doğurabilir |
| Pano içi gösterim | Saha değerinin panel metre, kontrol cihazı veya HMI üzerinden izlenmesi | Giriş sinyali, ölçekleme, alarm çıkışı ve operatör okunabilirliği | Yanlış ölçekleme bakım ekibinin doğru değeri görmesini engeller |
| Emniyet ve arıza senaryosu | Pompa, vana, ısıtıcı veya besleyicinin sınır dışı durumda durdurulması | Alarm mantığı, kontak yapısı, gecikme süresi ve güvenli durum tanımı | Alarm gecikmesi taşma, boş çalışma veya ürün kaybı riskini artırabilir |

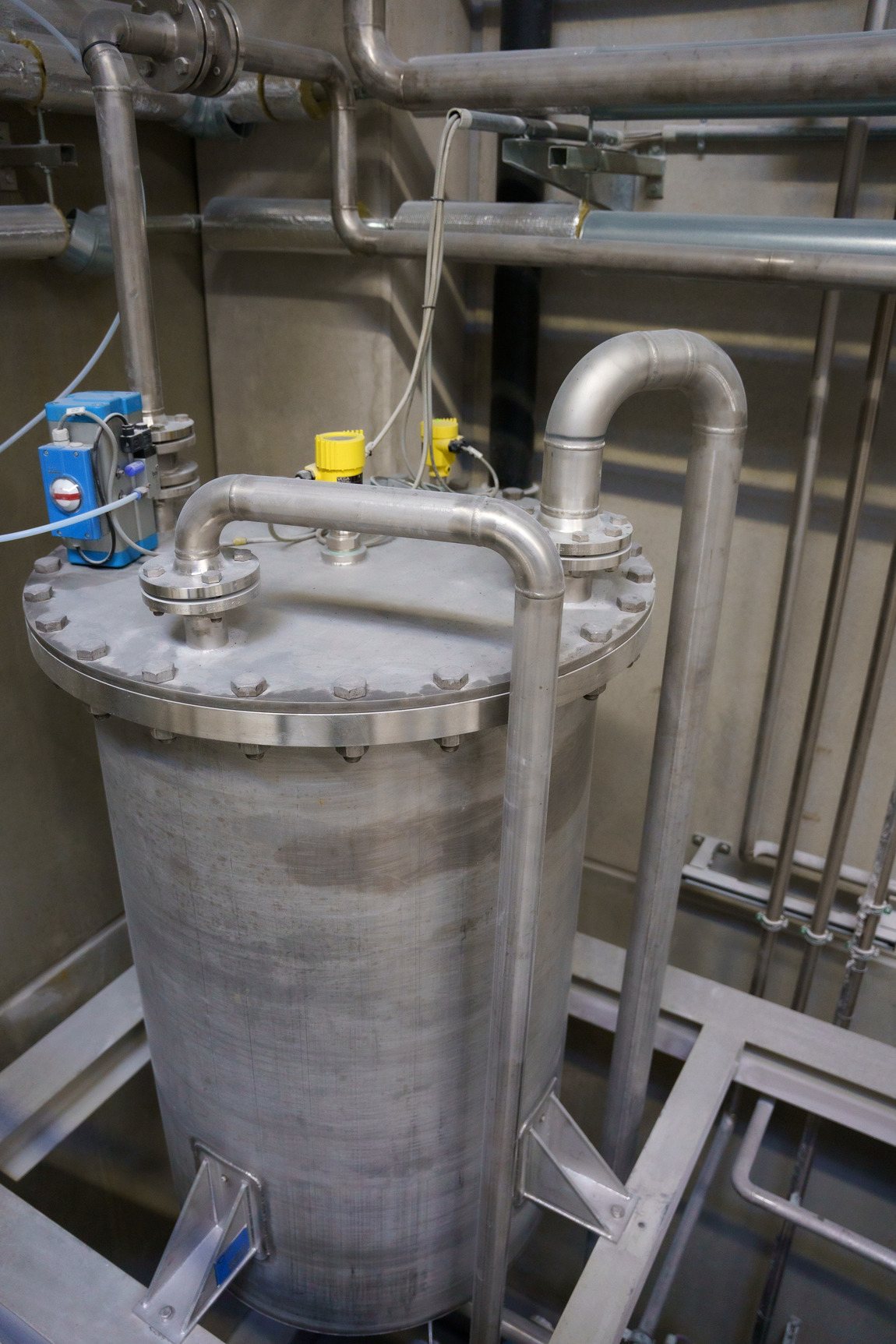

Tank üzerindeki ölçüm noktası kontrol kararının başlangıcıdır
Proses tanklarında seviye sensörü, sıcaklık probu, basınç ekipmanı ve bağlantı kabloları aynı fiziksel alanda bulunabilir. Bu nedenle montaj noktası, kablo güzergâhı, mekanik koruma ve bakım erişimi ölçüm teknolojisi kadar önem taşır.
Proses sıcaklık ve seviye kontrolü üretim hattında nerelerde kullanılır?
Bu kontrol yapısı proses endüstrilerinde tek bir istasyona bağlı kalmaz. Hammadde kabulünden üretim reçetesine, yardımcı tesislerden dolum hattına kadar birçok noktada ölçüm, alarm ve kontrol kararını besler.
Isıtma, soğutma ve karıştırma süreçleri
Reaktör veya proses tankında sıcaklık hedef değeriyle seviye bilgisi birlikte değerlendirilir. Malzeme yeterli seviyede değilken ısıtıcıyı devreye almak ya da karıştırıcıyı çalıştırmak ekipmana zarar verebilir; bu yüzden kontrol kararları birbirine bağlı kurulur.
Toz ve granül malzeme stok takibi
Çimento, plastik granül, un, yem veya kimyasal toz gibi malzemelerde doluluk bilgisi üretim sürekliliği için kritik hale gelir. Yüksek seviye dolum kesme, düşük seviye besleme uyarısı ve köprüleşme etkisi birlikte izlenmelidir.
Enerji transferi ve sıcaklık kararlılığı
Sıcak su, buhar, yağ veya soğutma suyu çevrimlerinde sıcaklık kontrolü doğrudan enerji tüketimini etkiler. Sensör tepki süresi, kontrol cihazı ayarı ve vana hareketi uyumlu olmadığında sıcaklık değeri hedefin çevresinde dalgalanabilir.
Pompa, vana ve taşma kontrolü
Sıvı transferinde tank seviyesi, pompa çalışma izni ve vana konumu aynı senaryonun parçalarıdır. Düşük seviye pompa koruması, yüksek seviye dolum kesme ve operatör alarmı doğru sırayla çalışmalıdır.
Algılama, karar ve hareket zinciri
Sıcaklık ve seviye kontrolünde ölçümden çıkış hareketine kadar uzanan zincir sade görünse de her adımda doğru eşleşme gerekir. Sensör, kontrol cihazı, pano ve saha elemanı aynı senaryoda çalışmalıdır.
- 01
Ölçüm noktasının belirlenmesi
İlk adım, değerin prosesin hangi noktasında anlamlı olduğunu belirlemektir. Tank üstü, yan bağlantı, daldırma kovanı, boru hattı veya bunker çıkışı; sensör tipini ve montaj aksesuarını doğrudan değiştirir.
- 02
Sinyalin kontrol sistemine aktarılması
Ölçülen değer pano tarafına analog sinyal, dijital kontak, haberleşme verisi veya sıcaklık sensörü girişi olarak taşınır. Kablo uzunluğu, ekranlama, besleme gerilimi ve ortak referans hataları kararsız ölçümün yaygın nedenleridir.
- 03
Karar mantığının kurulması
Kontrol cihazı veya PLC, ölçülen değeri hedef değer ve sınır değerlerle karşılaştırır. Basit alarmlarda eşik yeterliyken, sıcaklık kararlılığı gereken proseslerde PID ayarı ve çıkış çevrim süresi önem kazanır.
- 04
Çıkış elemanının sürülmesi
Karar sonucunda ısıtıcı, soğutma vanası, pompa, motor sürücü, besleyici veya alarm ekipmanı devreye alınır. Çıkış akımı, kontak ömrü, SSR kullanımı ve koruma devresi pano güvenilirliğini etkiler.
Proses kontrolünde sıcaklık ve seviye bilgisi çoğu zaman birbirine kilitlenir. Örneğin tank seviyesi minimum değerin altındaysa ısıtıcıya çalışma izni verilmemesi, dolum sırasında yüksek seviye alarmının pompayı durdurması veya sıcaklık sınırı aşıldığında vananın kapatılması güvenli çalışma için temel senaryolardır.
Proses sıcaklık ve seviye kontrolü uygulamasında kullanılan ürün grupları
Bu uygulamada ürün seçimi, ölçüm yapılacak proses değişkenine ve kontrol kararına göre şekillenir. Sıcaklık kontrol cihazları, sıcaklık sensörleri, seviye sensörleri, panel metreler, PLC modülleri ve sinyal ekipmanları birlikte değerlendirilir.
Sıcaklık kontrol cihazları
PID veya ON/OFF kontrol gereken noktalarda proses sıcaklığını hedef değerde tutmak için kullanılır. Isıtıcı, soğutma vanası, SSR veya kontaktör çıkışıyla birlikte pano üzerinde çalışır.
Ürün ailesini inceleSıcaklık sensörleri
PT100, termokupl veya benzeri saha sensörleri proses sıcaklığını doğrudan ölçer. Daldırma boyu, kovan yapısı, kablo tipi ve ortam sıcaklığı doğru değer almak için önemlidir.
Ürün ailesini inceleSeviye sensörleri
Tank, silo veya bunker içinde malzeme varlığını, yüksek seviye sınırını veya sürekli doluluk bilgisini izlemek için kullanılır. Ortamın sıvı, toz ya da granül olması seçimi belirler.
Ürün ailesini incelePanel metreler
Sahadan gelen analog veya dijital değerin pano üzerinde okunmasını sağlar. Operatörün sıcaklık, seviye, basınç veya proses değerini hızlı görmesi gereken noktalarda kullanılır.
Ürün ailesini incelePLC I/O modülleri
Birden fazla sıcaklık, seviye, alarm ve çıkış noktasının merkezi kontrolünde kullanılır. Dijital giriş, analog giriş ve çıkış modülleri proses senaryosunun ölçeklenmesini sağlar.
Ürün ailesini inceleSinyal dönüştürücüler
Farklı saha sinyallerini pano tarafında okunabilir ve güvenli hale getirmek için kullanılır. Uzun kablo mesafesi, izolasyon ihtiyacı veya farklı kontrol ekipmanı girişleri olan sistemlerde önem kazanır.
Ürün ailesini inceleProses sıcaklık ve seviye kontrolü için ilgili marka aileleri
Proses kontrolünde marka seçimi; ölçüm güvenilirliği, pano uyumluluğu, yedek parça bulunabilirliği ve mevcut sistemle entegrasyon açısından değerlendirilmelidir. Farklı markalar aynı uygulamada tamamlayıcı roller üstlenebilir.
Sıcaklık kontrol cihazları ve pano kontrolüOmron
Omron, sıcaklık kontrol cihazları, PLC yapıları ve pano içi kontrol elemanlarıyla proses sıcaklığının izlenmesi ve kontrol edilmesi gereken uygulamalarda sık değerlendirilir.
Markayı incele
Sıcaklık kontrolü, panel gösterim ve sensör izlemeAutonics
Autonics, sıcaklık kontrol cihazları, sayaçlar, göstergeler ve sensör çözümleriyle kompakt pano yapılarında sıcaklık ve proses değeri izleme ihtiyaçlarına cevap verir.
Markayı incele
Seviye, basınç ve saha sensörü uygulamalarıifm
ifm, proses sahasında seviye, basınç ve akış gibi ölçüm noktalarında kullanılan dayanıklı sensör aileleriyle yardımcı tesis ve tank izleme uygulamalarında öne çıkar.
Markayı incele
PLC, HMI ve proses kontrol altyapısıSiemens
Siemens, PLC, HMI, haberleşme ve proses izleme altyapılarında merkezi kontrol mimarisi kurulan tesislerde sıcaklık ve seviye verisinin üst sisteme taşınmasında tercih edilir.
Markayı inceleİlgili teknik içerikler ve sektörler
Proses sıcaklık ve seviye kontrolünü doğru değerlendirmek için ölçüm teknolojileri, kontrol yaklaşımı ve uygulandığı sektörler birlikte incelenmelidir. Aşağıdaki içerikler karar sürecini teknik açıdan destekler.
Sahada sık görülen teknik sorunlar
- 01
Köpük, buhar ve yoğuşma ölçümü dalgalandırır
Tank içinde köpük, buhar veya yoğuşma varsa seviye sensörü malzeme yüzeyini kararlı okuyamayabilir. Bu durumda montaj açısı, sensör teknolojisi, koruma borusu ve filtreleme süresi yeniden değerlendirilmelidir.
- 02
Yanlış sensör girişi sıcaklık değerini kaydırır
PT100, termokupl veya analog transmitter girişinin yanlış seçilmesi sıcaklık değerinin sürekli hatalı okunmasına neden olabilir. Pano devreye alınırken sensör tipi, tel sayısı, kompanzasyon ve ölçek aralığı kontrol edilmelidir.
- 03
Alarm sınırı proses davranışına göre ayarlanmaz
Yalnızca teorik tank hacmine göre belirlenen seviye alarmı sahada geç veya erken çalışabilir. Dolum hızı, pompa gecikmesi, malzeme dalgalanması ve vana kapanma süresi sınır değerlerine dahil edilmelidir.
- 04
Kablo ve besleme hataları arızayı sensör gibi gösterir
Saha sensörü sağlam olduğu halde düşük besleme gerilimi, gevşek klemens, ekranlama eksikliği veya ortak toprak problemi ölçümde sıçrama oluşturabilir. Bakımda sensör değiştirmeden önce sinyal yolu kontrol edilmelidir.
Proses kontrolünde sorunların önemli bir kısmı ürünün kendisinden değil, montaj ve devreye alma ayrıntılarından kaynaklanır. Sensör doğru noktaya yerleştirilmeli, kablo güzergâhı yüksek güç hatlarından ayrılmalı, pano girişleri doğru ölçeklenmeli ve operatör alarm açıklamaları anlaşılır hazırlanmalıdır. Bu yaklaşım plansız duruş süresini azaltır.
Proses sıcaklık ve seviye kontrolü hakkında teknik sorular
Proses sıcaklık ve seviye kontrolünde hangi ürünler birlikte kullanılır?
Tipik bir yapıda sıcaklık sensörü, sıcaklık kontrol cihazı veya PLC girişi, seviye sensörü, panel metre, röle ya da solid state röle, güç kaynağı, HMI ve gerekli kablolama ekipmanları birlikte kullanılır. Uygulamanın karmaşıklığı arttıkça analog giriş modülleri, sinyal dönüştürücüler, alarm çıkışları ve haberleşme modülleri de devreye girer. Amaç, sahadan gelen ölçümü güvenilir şekilde okuyup doğru ekipmana doğru zamanda komut vermektir.
Sıcaklık kontrolünde PID mi yoksa ON/OFF kontrol mü tercih edilmelidir?
Bu karar prosesin hassasiyet ihtiyacına bağlıdır. Isıtıcının yalnızca belirli bir eşikte açılıp kapanması yeterliyse ON/OFF kontrol kullanılabilir. Ancak fırın, kalıp, reaktör veya eşanjör gibi sıcaklığın kararlı tutulması gereken noktalarda PID kontrol daha uygun olur. PID ayarında sensör tepki süresi, yük gücü, ısı kaybı ve çıkış elemanının çevrim dayanımı birlikte değerlendirilmelidir.
Seviye sensörü seçerken en kritik saha bilgileri nelerdir?
Malzemenin sıvı, toz, granül, köpüklü veya yapışkan olup olmadığı ilk bilgidir. Bunun yanında tank yüksekliği, montaj noktası, proses sıcaklığı, basınç, karıştırıcı etkisi, dolum hızı, minimum ve maksimum alarm noktaları, çıkış tipi ve bakım erişimi bilinmelidir. Bu bilgiler olmadan yalnızca ölçüm mesafesine göre seçim yapmak sahada hatalı alarm veya kararsız ölçüm riskini artırır.
Sıcaklık ve seviye bilgisi PLC'ye mi yoksa ayrı kontrol cihazına mı bağlanmalıdır?
Tek bir bağımsız makinede ve sınırlı sayıda nokta varsa ayrı sıcaklık kontrol cihazı pratik olabilir. Çok sayıda tank, alarm, pompa, vana ve operatör ekranı bulunan tesislerde PLC merkezli yapı daha esnek olur. Seçim yapılırken mevcut pano mimarisi, haberleşme ihtiyacı, bakım ekibinin alışkanlığı, yedek parça yönetimi ve ileride genişleme ihtimali birlikte değerlendirilmelidir.
Proses alarm sınırları nasıl belirlenmelidir?
Alarm sınırları yalnızca ürün katalog değerlerine göre değil, prosesin gerçek davranışına göre belirlenmelidir. Dolum hızı, vana kapanma süresi, ısıtıcı ataleti, tank geometrisi ve operatör müdahale süresi hesaba katılmalıdır. Kritik noktalarda ön alarm ve ana alarm ayrı tanımlanabilir. Böylece sistem yalnızca arıza anında değil, arızaya yaklaşırken de operatöre zaman kazandırır.
