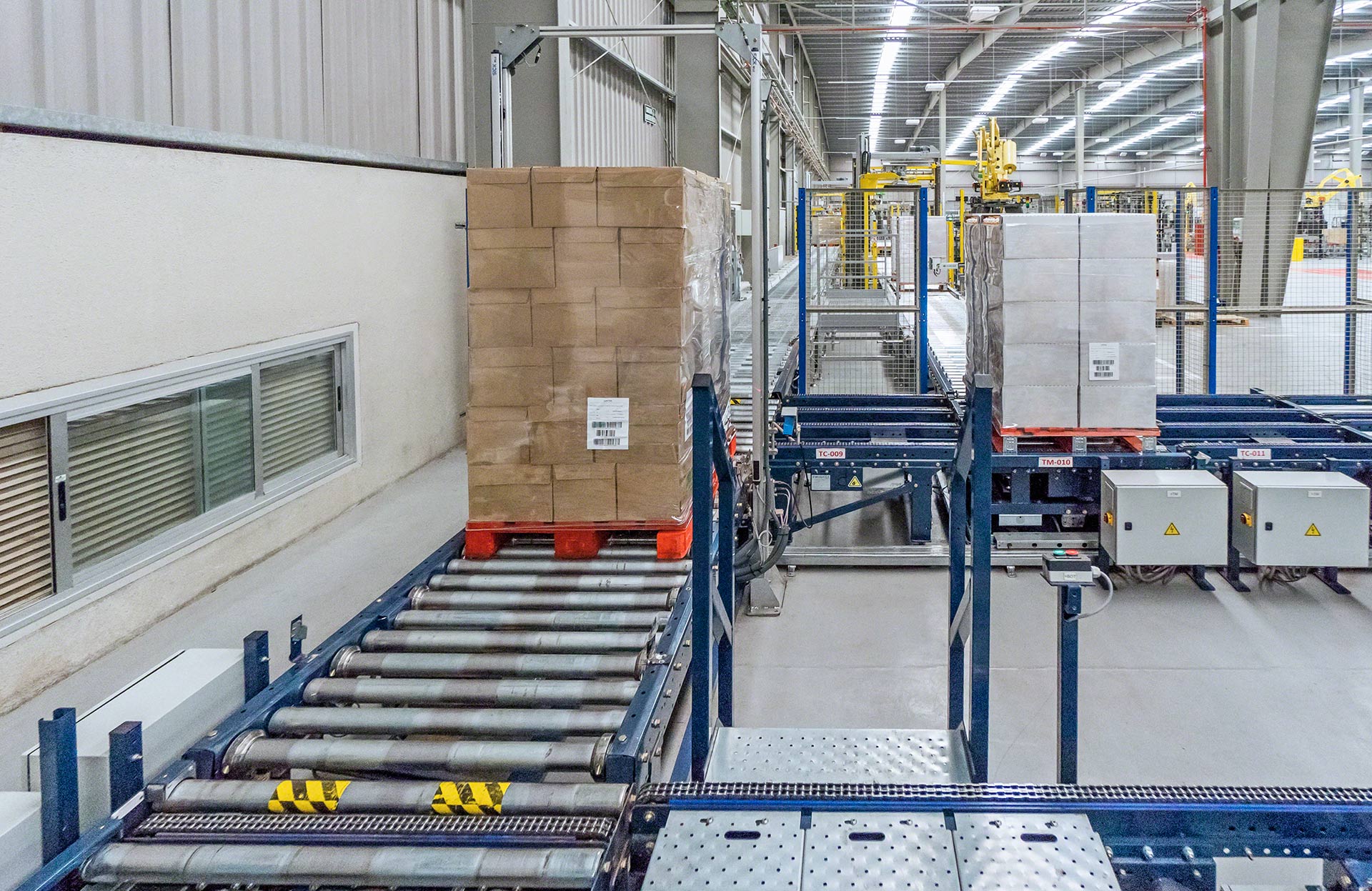

Palet Taşıma Hattı Otomasyonu
Palet taşıma hattı otomasyonu, üretim alanı ile depo, sevkiyat veya ara stok bölgeleri arasında paletli yüklerin kontrollü şekilde ilerletilmesini sağlar. Rulolu veya zincirli konveyör istasyonlarında palet varlığı, doğru pozisyon, yönlendirme, hız, bekleme ve güvenlik durumları birlikte izlenir; PLC tarafında motor sürücüler, sensörler ve saha sinyalleri tek akış mantığında değerlendirilir.
Palet taşıma hattı otomasyonu, paletli yüklerin konveyörler üzerinde algılanması, durdurulması, yönlendirilmesi ve güvenli şekilde bir istasyondan diğerine aktarılması için kurulan kontrol yapısıdır. Sistem; sensör, sürücü, PLC, emniyet elemanları ve saha ekipmanlarını birlikte çalıştırır.
Palet Taşıma Hattı Otomasyonu uygulamasında temel karar noktaları
Paletli yüklerin taşındığı hatlarda kontrol kalitesi yalnızca motorun çalışıp durmasına bağlı değildir. Paletin istasyona giriş anı, yükün oturma şekli, tampon bölgelerdeki doluluk, transfer yönü, emniyet çevrimi ve bakım erişimi birlikte değerlendirilir.
Palet konumu doğru okunmadan taşıma kararı verilmez
Palet hattında her konveyör bölgesi ayrı bir kontrol noktası gibi düşünülür. Giriş, bekleme, transfer ve çıkış bölgelerinde palet varlığı güvenilir biçimde algılanırsa PLC, sıradaki motoru başlatabilir, akışı durdurabilir veya paleti farklı bir hatta yönlendirebilir.
Ağır yüklerde ivmelenme ve duruş kontrolü kritik hale gelir
Paletli ürünler yüksek atalet oluşturduğu için ani kalkış ve sert duruşlar mekanik zorlanma, yük kayması ve zincir ya da rulolarda darbe etkisi oluşturabilir. Bu nedenle sürücü ayarları, rampa süreleri ve duruş noktaları yük karakterine göre seçilir.
Operatör erişimi olan bölgeler kontrol zincirinden ayrı düşünülmez
Palet giriş çıkış noktaları, bakım kapıları ve konveyör çevresi personel hareketine açıksa güvenlik ekipmanları doğrudan kontrol sistemine bağlanır. Acil durdurma, kapı izleme ve ışık perdesi sinyalleri yalnızca alarm değil, hareket izninin ana koşuludur.
Palet Taşıma Hattı Otomasyonu sahada nasıl çalışır?
Palet taşıma hattında çevrim genellikle paletin giriş istasyonuna alınmasıyla başlar. Fotoelektrik sensör veya uygun konum sensörü palet varlığını algılar, PLC ilgili konveyör bölgesinin doluluk bilgisini kontrol eder ve bir sonraki istasyon boşsa motor sürücüsüne hareket izni verir. Paletin transfer noktasına yaklaşmasıyla hız düşürme, durdurma, yön değiştirme veya bekletme kararları sahadan gelen sinyallere göre verilir.
Rulolu, zincirli veya transfer arabalı yapılarda her bölgenin aynı mantıkla çalışması beklenmez. Ağır paletlerde kalkış rampası, zincirli transferlerde yön değişimi, tampon alanlarda birikme mesafesi ve çıkış istasyonlarında operatör erişimi ayrı ayrı değerlendirilir. Bu yüzden endüstriyel kontrol sistemi yalnızca ürün hareketini değil, hattın güvenli ve izlenebilir çalışmasını da yönetir.
Bakım açısından sahada en önemli noktalardan biri arızanın hangi istasyonda oluştuğunun anlaşılmasıdır. Palet algılama sinyali gelmediğinde, motor termiği attığında, sürücü hata verdiğinde veya emniyet devresi hareket iznini kestiğinde kontrol panosunda bu durum ayrıştırılabiliyorsa duruş süresi kısalır ve operatör müdahalesi daha kontrollü hale gelir.
Teknik değerlendirme notu
Palet taşıma hattında ürün seçimi yapılırken yalnızca yük kapasitesi ve konveyör tipi dikkate alınmaz. Paletin yüzey yapısı, algılama mesafesi, ortam ışığı, toz, titreşim, duruş hassasiyeti, motor gücü, haberleşme yapısı ve güvenlik bölgesi birlikte incelenmelidir. Aynı hatta hem düşük hızda hassas duruş hem de uzun mesafeli transfer isteniyorsa sensör, sürücü ve PLC programı aynı kontrol senaryosuna göre planlanmalıdır.
Palet algılama sinyali yalnızca var-yok bilgisi değildir.
Ağır paletlerin taşındığı hatlarda sensör sinyali, motorun ne zaman çalışacağını belirlemenin ötesinde duruş hassasiyeti, birikme mesafesi, transfer sırası ve güvenlik izni için temel veridir. Sensör yanlış noktada konumlandırılırsa palet mekanik dayamaya vurabilir, sonraki istasyon doluyken hareket başlayabilir veya hat boş görünmesine rağmen yük aktarımı gerçekleşmeyebilir. Bu nedenle algılama noktaları mekanik yerleşimle birlikte düşünülmelidir.
Palet Taşıma Hattı Otomasyonu için seçim tablosu
Palet hattında doğru ürün ailesi, hattın mekanik yapısı ve kontrol beklentisiyle birlikte seçilir. Aşağıdaki tablo, sık görülen karar alanlarını saha riskiyle birlikte özetler.
| Karar alanı | Tipik kullanım | Öne çıkan kriter | Saha riski |
|---|---|---|---|
| Palet varlığı algılama | Giriş, çıkış ve tampon bölgede paletin konumunu okumak | Algılama mesafesi, arka plan etkisi, montaj açısı | Yanlış algılama paletin erken durmasına veya boş bölge sanılmasına neden olabilir |
| Motor hız kontrolü | Rulolu veya zincirli konveyörde kalkış ve duruş rampası oluşturmak | Motor gücü, yük ataleti, frenleme ihtiyacı | Sert duruş yük kaymasına ve mekanik aşınmaya yol açabilir |
| PLC giriş çıkış yapısı | Sensör, sürücü, emniyet ve saha butonlarını tek merkezde toplamak | Giriş sayısı, çıkış tipi, haberleşme ve genişleme kapasitesi | Yetersiz modül seçimi sonraki istasyon eklemelerinde panoyu zorlar |
| Emniyet ekipmanları | Operatör erişimi, bakım kapısı ve tehlikeli hareket bölgelerini izlemek | Risk bölgesi, duruş kategorisi, erişim sıklığı | Emniyet sinyali sadece ikaz olarak ele alınırsa hareket izni doğru kesilmeyebilir |
| Konum ve hız geri bildirimi | Duruş noktası, transfer sırası veya hız izleme gereken hatlarda geri bildirim almak | Çözünürlük, çıkış tipi, kablo mesafesi | Yetersiz geri bildirim paletin hedef istasyonda kaymasına neden olabilir |
Palet transfer noktalarında sensör ve hareket sırası birlikte değerlendirilir
Palet hattında mekanik transfer, yalnızca motorların sıralı çalışmasıyla güvenilir hale gelmez. Paletin tamamen istasyona girmesi, sonraki bölgenin boş olması, transfer mekanizmasının hazır konuma gelmesi ve emniyet koşullarının sağlanması aynı çevrim içinde kontrol edilmelidir.
Palet Taşıma Hattı Otomasyonu üretim hattında nerelerde kullanılır?
Palet taşıma otomasyonu, yalnızca depo girişlerinde değil, üretim ve sevkiyat arasındaki birçok ara noktada kullanılır. Her istasyonun kontrol ihtiyacı, yükün bekleme ve hareket senaryosuna göre değişir.
Forklift veya palet arabasından hat üzerine alma
Paletin hatta bırakıldığı noktada doğru oturma, konveyör bölgesinin boş olması ve operatörün güvenli alandan çıkması kontrol edilir. Sensör sinyali, start butonu ve emniyet durumu birlikte doğrulanmadan konveyör hareketi başlatılmaz.
Paletler arasında kontrollü birikme oluşturma
Üretim hızı ile sevkiyat veya depo alma hızı aynı olmadığında paletler tampon bölgede bekletilir. Her bölgenin doluluk durumu ayrı izlenirse paletler birbirine baskı yapmadan sırayla ilerler ve hat duruşları daha öngörülebilir hale gelir.
Rulolu hattan zincirli hatta yön değiştirme
Paletin farklı bir yöne aktarılması gereken noktalarda duruş konumu, transfer mekanizmasının hazır olması ve sonraki hattın boşluğu kontrol edilir. Zamanlama hatası, paletin çapraz oturmasına veya mekanik sıkışmaya neden olabileceği için sinyal sırası önemlidir.
Paletin farklı kotlar arasında taşınması
Palet yük asansörü veya kaldırma platformuna girdiğinde kapı, pozisyon, limit ve motor sinyalleri birlikte değerlendirilir. Paletin tamamen platform içinde olduğundan emin olunmadan kaldırma hareketi verilmez; çıkış tarafı hazır değilse sistem bekleme durumunda kalır.
Algılama, karar ve hareket zinciri
Palet taşıma hattında güvenilir çalışma; algılama, kontrol kararı, motor hareketi ve emniyet koşullarının doğru sırada çalışmasına bağlıdır. Her adım bir sonraki hareketin iznini belirler.
- 01
Palet girişinin doğrulanması
Giriş sensörü palet varlığını algılar, ikinci bir kontrol noktası paletin yeterli seviyede hatta oturduğunu doğrular. Operatör start komutu verse bile sonraki istasyon doluysa PLC hareket izni oluşturmaz.
- 02
Bölge doluluğunun kontrol edilmesi
Konveyör hattı bölgelere ayrılır ve her bölgenin dolu, boş veya hata durumunda olduğu izlenir. Bu yapı paletlerin kontrollü birikmesini sağlar ve tek bir sensör arızasının tüm akışı belirsiz hale getirmesini önler.
- 03
Motor sürücüsüne hareket komutu verilmesi
PLC, sensör ve emniyet koşulları uygunsa ilgili motor sürücüsüne çalışma komutu gönderir. Rampa süresi, hedef hız ve duruş davranışı yük ağırlığına göre ayarlanarak mekanik darbe etkisi azaltılır.
- 04
Transfer veya duruş noktasının izlenmesi
Palet hedef noktaya yaklaşırken duruş sensörü veya geri bildirim bilgisi izlenir. Palet istenen konuma ulaştığında motor durdurulur; transfer mekanizması hazırsa sıradaki hareket otomatik olarak başlatılır.
Palet taşıma otomasyonunda bölgesel kontrol yaklaşımı bakım ekibi için de avantaj sağlar. Arıza oluştuğunda yalnızca genel bir hat duruşu yerine hangi bölgedeki sensör, motor, sürücü veya emniyet elemanının hareketi engellediği görülebilirse müdahale süresi azalır ve gereksiz parça değişimi önlenir.
Palet Taşıma Hattı Otomasyonu uygulamasında kullanılan ürün grupları
Palet taşıma hattında kullanılan ürünler; algılama, hareket kontrolü, güvenlik, operatör bildirimi ve pano bağlantısı görevlerine göre seçilir. Her ürün grubu, hattın mekanik yapısı ve istenen çevrim davranışıyla birlikte değerlendirilmelidir.
Fotoelektrik sensörler
Palet giriş çıkışı, boş bölge kontrolü ve duruş noktalarında temassız algılama sağlar. Reflektörlü veya karşılıklı algılama yapısı, paletin yüzeyi ve montaj mesafesine göre seçilir.
Ürün ailesini incelePLC I/O modülleri
Sensör, motor sürücü, buton, limit ve güvenlik sinyallerinin kontrol panosuna alınmasını sağlar. İstasyon sayısı arttıkça giriş çıkış genişleme kapasitesi kritik hale gelir.
Ürün ailesini inceleAC motor sürücüleri
Konveyör motorlarında kalkış, duruş, hız ayarı ve yön kontrolü için kullanılır. Ağır paletlerde rampa ayarları mekanik zorlanmayı azaltmak açısından önemlidir.
Ürün ailesini inceleArtımlı enkoderler
Hız izleme, mesafe takibi veya hassas duruş gerektiren bölgelerde konveyör hareketinden geri bildirim alınmasını sağlar. Çıkış tipi ve çözünürlük kontrol sistemine uygun seçilmelidir.
Ürün ailesini inceleGüvenlik ışık perdeleri
Operatörün palet giriş çıkış alanına erişebildiği bölgelerde hareket iznini güvenli şekilde kesmek için kullanılır. Risk değerlendirmesi ve duruş mesafesi seçimde belirleyicidir.
Ürün ailesini inceleSinyal kolonları
Hat hazır, bekleme, arıza, emniyet kesmesi veya manuel müdahale durumlarını sahada anlaşılır hale getirir. Renk ve sesli uyarı seçimi işletme alışkanlıklarına göre planlanır.
Ürün ailesini incelePalet Taşıma Hattı Otomasyonu için ilgili marka aileleri
Palet konveyörlerinde marka seçimi; sensör güvenilirliği, PLC ekosistemi, sürücü yapısı ve emniyet ekipmanlarının aynı pano mimarisinde yönetilebilmesi açısından önem taşır.
Sensör ve kontrolOmron
Fotoelektrik sensörler, PLC bileşenleri, güç kaynakları ve güvenlik ürünleriyle palet algılama ve kontrol panosu tarafında sık kullanılan ürün aileleri sunar.
Markayı incele
PLC ve sürücüMitsubishi
PLC sistemleri, I/O yapıları ve motor sürücüleriyle palet taşıma hattında hareket komutlarının ve saha sinyallerinin merkezi olarak yönetilmesine yardımcı olur.
Markayı incele
Algılama ve kumandaAutonics
Sensör, sayıcı, kontrol cihazı ve sinyal ekipmanlarıyla konveyör istasyonlarında varlık algılama, operatör bildirimi ve pano içi kontrol görevlerinde değerlendirilir.
Markayı incele
Saha sensörleriTelemecanique
Endüstriyel sensör ve limit switch aileleriyle palet konveyörlerinde konum doğrulama, mekanik sınır izleme ve zorlu saha koşullarında algılama görevlerinde kullanılır.
Markayı inceleİlgili teknik içerikler ve sektörler
Palet taşıma hattı otomasyonunu doğru değerlendirmek için konveyör algılama, kontrol sistemi, motor sürme ve intralojistik süreçleri birlikte incelenmelidir.
Sahada sık görülen teknik sorunlar
- 01
Palet sensörü boşluğu yanlış okuyabilir
Palet yüzeyi, streç film parlaklığı veya boş palet açıklıkları sensörün kararsız çalışmasına neden olabilir. Montaj açısı, algılama tipi ve reflektör konumu doğru seçilmezse hat bazen dolu, bazen boş görünür ve kontrol çevrimi tutarsız hale gelir.
- 02
Ağır yükte duruş noktası kayabilir
Yüksek ağırlıklı paletlerde motor kesildiği anda mekanik sistem hemen durmayabilir. Rampa süresi, fren yapısı ve konveyör sürtünmesi dikkate alınmadan yapılan ayarlar paletin hedef istasyonu geçmesine veya transfer mekanizmasına baskı yapmasına yol açabilir.
- 03
Tampon bölgede paletler birbirine baskı yapabilir
Bölgesel doluluk kontrolü doğru kurulmazsa bir palet dururken arkasındaki palet hareket etmeye devam edebilir. Bu durum yük kayması, palet kırılması veya zincir üzerindeki mekanik zorlanmanın artması gibi sorunlara neden olur.
- 04
Emniyet kesmesi sonrası yeniden başlatma risk oluşturabilir
Acil durdurma veya kapı açılması sonrasında hattın hangi bölgede kaldığı bilinmiyorsa doğrudan yeniden çalıştırma sakıncalıdır. PLC, yeniden başlatma öncesinde palet konumlarını ve güvenlik çevrimini tekrar doğrulamalıdır.
Palet taşıma hatlarında arıza analizi için pano içindeki sinyal düzeni sahadaki istasyon mantığıyla uyumlu olmalıdır. Sensör kabloları, sürücü hata çıkışları ve emniyet sinyalleri anlaşılır isimlendirilmezse bakım ekibi arızanın mekanik mi, elektriksel mi yoksa kontrol sırasından mı kaynaklandığını ayırmakta zorlanır.
Palet Taşıma Hattı Otomasyonu hakkında teknik sorular
Palet taşıma hattında hangi sensör tipi daha uygundur?
Genel palet varlığı için fotoelektrik sensörler sık kullanılır; ancak seçim paletin yüzeyi, algılama mesafesi, ortam ışığı, montaj alanı ve istenen duruş hassasiyetine göre yapılmalıdır. Reflektörlü yapı uzun ve temiz bir algılama hattı sağlayabilirken, karşılıklı sensörler daha net geçiş bilgisi verebilir. Metal aksam, boş palet açıklıkları ve streç film parlaklığı varsa sahada test veya güvenli pay bırakmak önemlidir.
Palet konveyöründe motor sürücü kullanmak neden önemlidir?
Paletli yükler ağır ve ataletli olduğu için motorun doğrudan kalkıp durması mekanik darbe, zincir zorlanması ve yük kayması oluşturabilir. AC motor sürücüsüyle kalkış ve duruş rampaları ayarlanabilir, hız değişimi kontrollü yapılabilir ve bazı durumlarda hata bilgisi kontrol sistemine aktarılabilir. Böylece hat yalnızca çalıştırılan bir mekanizma değil, izlenebilir bir taşıma sistemi haline gelir.
Palet birikme bölgelerinde kontrol nasıl yapılır?
Birikme bölgeleri genellikle ayrı konveyör zonları olarak ele alınır. Her zonun giriş ve çıkışındaki palet durumu izlenir, sonraki zon boşsa hareket izni verilir, doluysa palet güvenli mesafede bekletilir. Bu yaklaşım paletlerin birbirine baskı yapmasını önler. Kontrol yazılımında zaman aşımı, sensör tutarsızlığı ve motor hata durumları ayrıca izlenmelidir.
Palet taşıma hattında güvenlik ekipmanları nerede kullanılır?
Operatörün palet giriş çıkış alanına, bakım kapılarına veya hareketli transfer mekanizmalarına yaklaşabildiği bölgelerde güvenlik ekipmanları gerekir. Işık perdeleri, kapı switchleri, acil durdurma butonları ve güvenlik röleleri hareket izninin bir parçası olarak değerlendirilmelidir. Amaç yalnızca uyarı vermek değil, riskli durumda motorların kontrollü şekilde durmasını sağlamaktır.
Palet hattı arızalarında bakım ekibi nelere bakmalıdır?
İlk kontrol, arızanın hangi istasyonda oluştuğunu belirlemek olmalıdır. Sensör sinyali geliyor mu, sürücü hata veriyor mu, emniyet çevrimi açık mı, motor termiği veya pano beslemesi normal mi ayrı ayrı incelenmelidir. HMI veya pano üzerindeki durum bilgileri açık tasarlanmışsa bakım ekibi mekanik sıkışma ile elektriksel arızayı daha hızlı ayırabilir.
Palet Taşıma Hattı Otomasyonu için öne çıkan ürünler
Palet taşıma uygulamalarında ürün seçimi, hattın yük kapasitesi ve çevrim süresi kadar saha sinyallerinin güvenilir okunmasına da bağlıdır. Algılama, kontrol ve motor sürme tarafındaki ürünler birlikte değerlendirilmelidir.
Telemecanique XUZX2003 3D Montaj Kiti
Ürünü İncele →
Telemecanique XUZM2004 3D Montaj Kiti
Ürünü İncele →
Telemecanique XUZM2003 3D Montaj Kiti
Ürünü İncele →
Telemecanique XUZK2004 3D Montaj Kiti
Ürünü İncele →
Telemecanique XUZK2003 3D Montaj Aksesuarı
Ürünü İncele →
Telemecanique XUZC50 Reflektör
Ürünü İncele →Palet taşıma hattınız için doğru kontrol bileşenlerini birlikte değerlendirelim
Konveyör tipi, palet ağırlığı, istasyon sayısı, algılama mesafesi, sürücü ihtiyacı ve emniyet bölgeleri netleştirildiğinde ürün seçimi daha sağlıklı yapılır. Palet taşıma uygulamanız için sensör, PLC, sürücü ve güvenlik ürünlerini birlikte değerlendirmek üzere teklif talebi oluşturabilirsiniz.
