OCR Karakter Okuma
OCR karakter okuma, üretim hattında basılı, lazer markalı, inkjet yazılmış veya kazınmış karakterlerin kamera tabanlı olarak okunması ve kontrol sistemine aktarılmasıdır. Tarih kodu, lot numarası, seri numarası ve parça kimliği gibi alanlar görüntü işleme ile ayrıştırılır; sonuç PLC, HMI, yazıcı, veri toplama sistemi veya kalite karar zinciri içinde kullanılır.
OCR karakter okuma, üretim hattındaki harf ve rakamların kamera ile algılanıp makine tarafından okunabilir veriye dönüştürülmesidir. Bu veri ürün doğrulama, hatalı baskı ayırma, izlenebilirlik ve kayıt süreçlerinde kullanılır.
OCR karakter okuma uygulamasında temel karar noktaları
OCR istasyonunda başarı yalnızca kameranın çözünürlüğüne bağlı değildir. Karakter yüksekliği, baskı kontrastı, ürün hızı, ışık açısı, lens seçimi, tetikleme kararlılığı ve okunan verinin hangi kontrol kararına bağlanacağı birlikte değerlendirilir. Bu nedenle sistem, görüntü alma ve karar verme zinciri olarak tasarlanmalıdır.
Karakter bölgesi sabit ve tekrarlanabilir olmalı
Kamera görüş alanı, karakter satırını yeterli piksel yoğunluğu ile kapsamalıdır. Ürün konumu değişiyorsa pozisyon düzeltme, kılavuzlama veya geniş görüş alanı gerekir; aksi halde doğru algoritma kullanılsa bile okuma kararlılığı üretim hızında düşebilir.
Baskı ile yüzey arasındaki ayrım net olmalı
Mürekkep, lazer markalama, kabartma veya kazıma karakterleri farklı ışık davranışı gösterir. Parlak ambalajda polarize ışık, metal parçada açılı aydınlatma, koyu yüzeyde koaksiyel çözüm gerekebilir; kararın temeli okunabilir görüntüdür.
Okunan karakter tek başına yeterli değildir
OCR sonucu genellikle beklenen format, üretim emri, tarih aralığı, lot deseni veya barkod verisiyle karşılaştırılır. Bu karşılaştırma yapılmadığında sistem karakteri okuyabilir; fakat yanlış kod, eksik baskı veya karışık ürün senaryosunu yakalayamayabilir.
OCR karakter okuma sahada nasıl çalışır?
OCR karakter okuma istasyonunda parça, kutu, şişe, ambalaj, metal yüzey veya elektronik bileşen okuma noktasına geldiğinde önce tetikleme sinyali alınır. Bu sinyal çoğunlukla fotoelektrik sensör, enkoder konum bilgisi veya makine çevrimi üzerinden gelir. Ardından kamera, belirlenen pozisyondaki karakter alanını yakalar ve görüntü işleme sistemi metin bölgesini ayırır.
Görüntü alındıktan sonra sistem karakterleri tek tek tanımaya, satır yapısını çözmeye ve sonucu beklenen formatla karşılaştırmaya başlar. Örneğin üretim emrindeki lot numarası, ambalaj üzerinde okunan değerle uyuşmuyorsa PLC’ye red, durdurma veya uyarı sinyali gönderilebilir. Bu yapı vision sistemleri, kod okuyucular ve kontrol ekipmanlarıyla birlikte düşünülür.
Bakım tarafında ise optik yüzeyin temizliği, aydınlatmanın sabitliği, kamera pozisyonunun korunması ve reçete değişimlerinin doğru yönetilmesi önemlidir. Ürün değişiminde karakter alanı kayıyor, baskı rengi değişiyor veya hat hızı artıyorsa yalnızca yazılım ayarı değil, lens, ışık ve tetikleme zamanlaması da yeniden değerlendirilir.
Teknik değerlendirme notu
OCR istasyonunda ilk bakılması gereken konu okunacak karakterin fiziksel kalitesidir. Karakter yüksekliği küçükse daha yüksek çözünürlük, ürün hareketliyse kısa pozlama, parlak yüzey varsa doğru ışık geometrisi gerekir. Kontrol kararı hızlı verilecekse kamera işlem süresi, PLC haberleşmesi ve red mekanizmasının mesafesi birlikte hesaplanmalıdır.
OCR kararının güvenilirliği, görüntünün istasyon içinde ne kadar tekrarlanabilir üretildiğine bağlıdır.
Aynı kamera ve aynı algoritma, kararsız ürün pozisyonu veya değişken ışık altında farklı sonuçlar verebilir. Bu nedenle OCR sistemi kurulurken yalnızca okuma yazılımına odaklanmak yeterli değildir. Mekanik kılavuzlama, lens mesafesi, ışık sabitleme, tetikleme gecikmesi ve okuma sonucunun PLC tarafındaki karar süresi birlikte tasarlanmalıdır.
OCR karakter okuma için seçim tablosu
OCR uygulamasında okunacak yüzey ve karar mantığı ürün grubunu doğrudan etkiler. Aşağıdaki tablo, farklı karakter okuma senaryolarında teknik öncelikleri karşılaştırır.
| Karar alanı | Tipik kullanım | Öne çıkan kriter | Saha riski |
|---|---|---|---|
| Tarih ve lot kodu okuma | Gıda, içecek, kozmetik ve ilaç ambalajlarında inkjet veya lazer yazılmış alanların kontrolü | Karakter satırı, üretim hızı, baskı kontrastı ve yazıcı değişkenliği | Mürekkep silikliği, eğik baskı ve ürün yüzeyindeki yansıma hatalı okuma oluşturabilir |
| Seri numarası doğrulama | Elektronik kart, motor parçası, plastik gövde veya metal bileşende tekil kimlik kontrolü | Format kontrolü, veritabanı karşılaştırması ve görüntü arşivi ihtiyacı | Tek karakter hatası bile izlenebilirlik zincirinde yanlış ürüne kayıt açabilir |
| Lazer veya kazıma markalama | Metal, plastik veya kauçuk yüzeylerde düşük kontrastlı doğrudan işaretleme okuma | Açılı ışık, polarizasyon, yüzey dokusu ve karakter derinliği | Yağ, toz ve yüzey pürüzlülüğü karakter sınırlarını zayıflatabilir |
| Kod ve karakter birlikte okuma | Barkod ya da QR verisi ile insan okunabilir yazının aynı istasyonda karşılaştırılması | Görüş alanı, çözünürlük, okuma süresi ve veri eşleştirme kuralı | Kod doğru olsa bile yazı alanındaki uyumsuzluk ayrıca kontrol edilmelidir |
| Ambalaj baskısı kontrolü | Kutu, poşet, şişe, tüp veya karton üzerinde baskı yönü ve metin alanı doğrulama | Ürün yönlenmesi, baskı alanının yeri, renk değişimi ve hat hızı | Esnek ambalajdaki dalgalanma veya parlama okuma alanını anlık değiştirebilir |
Baskı alanı ve karakter kalitesi birlikte değerlendirilir

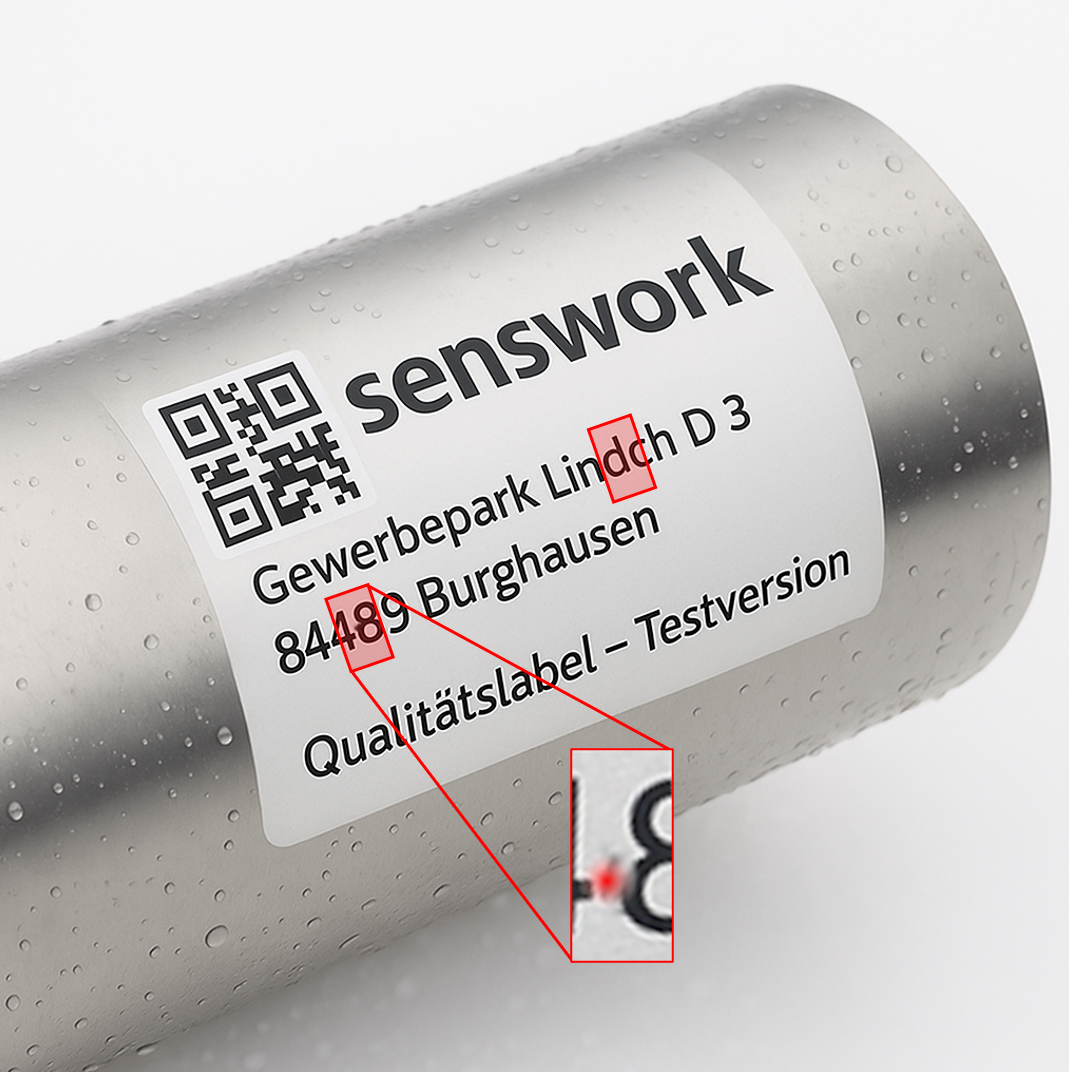

OCR istasyonunda okunacak metnin netliği kadar yüzey geometrisi ve baskı yeri de önemlidir. Silindirik, parlak veya nemli yüzeylerde karakter alanı değişken ışık davranışı gösterebilir; bu nedenle kamera, lens, ışık ve yazılım kuralı birlikte seçilir.
OCR karakter okuma üretim hattında nerelerde kullanılır?
OCR uygulaması, ürün üzerinde insan tarafından okunabilir bilginin otomatik olarak doğrulanması gereken birçok noktada kullanılır. Amaç yalnızca okumak değil, okunan değeri üretim kararıyla ilişkilendirmektir.
Tarih ve lot baskısı hemen üretildiği noktada doğrulanır
İnkjet, termal transfer veya lazer kodlama sonrasında kamera baskı alanını okur. Eksik, silik, yanlış formatlı veya beklenen üretim emriyle uyuşmayan değerler hat üzerinde erken yakalanır; böylece hatalı baskılı ürünlerin koliye veya palete ilerlemesi azaltılır.
Parça kimliği doğru istasyona yönlendirme için kullanılır
Seri numarası veya model kodu okunduğunda PLC, ürünün hangi işleme gireceğini belirleyebilir. Bu yapı özellikle çok varyantlı montaj hatlarında, yanlış reçete seçimini ve operatör kaynaklı model karışıklığını azaltmak için kullanılır.
Lazer kazıma veya kabartma karakterler izlenebilirlik kaydına bağlanır
Otomotiv, elektronik ve makine parçalarında doğrudan yüzeye işlenen karakterler OCR ile okunabilir. Okunan değer üretim kayıtlarına eklenir, gerektiğinde Data Matrix veya barkod verisiyle karşılaştırılır ve parça geçmişi daha net izlenir.
Kutu ve koli üzerinde doğru bilgi kontrol edilir
Paketleme sonunda ürün çeşidi, lot, tarih veya sevkiyat kodu okunarak ambalajın doğru ürünle eşleştiği kontrol edilir. Hatalı bilgi varsa sorter, piston, durdurucu veya operatör uyarısı ile ürün ayrıştırma kararı üretilebilir.
Algılama, karar ve hareket zinciri
OCR istasyonunda kontrol zinciri; ürünün algılanması, görüntünün yakalanması, karakterlerin okunması, sonucun doğrulanması ve hat üzerindeki aksiyonun uygulanmasıyla tamamlanır.
- 01
Ürün okuma penceresine alınır
Ürün konveyörde veya fikstürde okuma noktasına gelir. Fotoelektrik sensör, enkoder veya makine çevrimi kamera tetiklemesini başlatır. Bu aşamada mekanik konumlandırma, karakter bölgesinin görüş alanında kalması için belirleyicidir.
- 02
Kamera görüntüyü sabit koşulda yakalar
Lens, ışık ve pozlama ayarı seçilen karakter alanını netleştirir. Hareketli ürünlerde kısa pozlama ve yeterli ışık gücü gerekir; parlak veya koyu yüzeylerde ise yansıma ve düşük kontrast ayrı optik önlemlerle kontrol edilir.
- 03
Yazı alanı ayrıştırılır ve karakterler okunur
Görüntü işleme sistemi metin bölgesini bulur, karakterleri segmentlere ayırır ve tanıma sonucunu üretir. Uygulamaya göre sabit kalıp, karakter sözlüğü, yapay zekâ destekli okuma veya format kuralı birlikte kullanılabilir.
- 04
Okunan değer beklenen bilgiyle karşılaştırılır
OCR sonucu tarih deseni, üretim emri, lot verisi, seri numarası listesi veya kod okuyucu verisiyle eşleştirilir. Karar yalnızca okunabilirlik değil, doğru ürün ve doğru bilgi kriteri üzerinden verilir.
Red mekanizması kamera noktasından sonra konumlanıyorsa, okuma sonucu ile ürünün ayırma noktasına geliş süresi doğru hesaplanmalıdır. Hat hızı değişkense enkoder takipli veya ürün sayımlı gecikme mantığı kullanmak, yanlış ürünün ayrılmasını önlemek açısından önemlidir.
OCR karakter okuma uygulamasında kullanılan ürün grupları
OCR istasyonu, tek bir kamera seçiminden daha geniş bir otomasyon zinciridir. Görüntü alma, tetikleme, veri aktarımı, operatör bildirimi ve kalite aksiyonu aynı sistem içinde çalışır. Ürün grupları bu zincirdeki teknik görevlerine göre değerlendirilir.
Vision sistemleri
OCR algoritmasının çalışacağı görüntüyü oluşturur, karakter alanını ayrıştırır ve okuma sonucunu üretir. Çözünürlük, lens uyumu, ışık kontrolü ve işlem süresi uygulama başarısını doğrudan etkiler.
Ürün ailesini inceleKod okuyucular
OCR sonucu barkod veya QR verisiyle birlikte doğrulanacaksa sabit endüstriyel okuyucular aynı istasyonda kullanılabilir. Bu yapı özellikle seri, lot ve ürün kimliği eşleştirmelerinde güçlüdür.
Ürün ailesini inceleFotoelektrik sensörler
Ürünün okuma penceresine geldiği anı kameraya bildirir. Şeffaf ambalaj, koyu yüzey veya değişken ürün formunda uygun algılama tipi seçilmezse tetikleme zamanı kayabilir.
Ürün ailesini incelePLC CPU üniteleri
OCR sonucunu üretim çevrimiyle ilişkilendirir; uygun, hatalı, tekrar oku veya durdur kararlarını sahadaki çıkışlara bağlar. Red zamanlaması ve operatör alarmı çoğunlukla PLC tarafında yönetilir.
Ürün ailesini inceleHMI operatör panelleri
Okuma sonucu, hata nedeni, son okunan değer, reçete seçimi ve bakım mesajları operatöre anlaşılır şekilde gösterilir. Ürün değişiminde kamera reçetesiyle makine reçetesi aynı akışta yönetilebilir.
Ürün ailesini inceleSensör kabloları
Kamera, sensör, aydınlatma ve pano bağlantılarında endüstriyel konnektörlü kablolar kullanılır. Titreşim, temizlik kimyasalı, hareketli kablo kanalı ve elektromanyetik gürültü ortamına göre seçim yapılmalıdır.
Ürün ailesini inceleOCR karakter okuma için ilgili marka aileleri
OCR uygulamalarında marka seçimi; kamera performansı, yazılım yetenekleri, haberleşme seçenekleri ve saha dayanımı üzerinden değerlendirilir. Aşağıdaki markalar farklı kontrol mimarilerinde öne çıkan ürün aileleriyle birlikte düşünülür.
Vision ve karakter okumaKeyence
Vision sistemleri, yapay zekâ destekli görüntü işleme ve karakter kontrolü uygulamalarında kullanılır. Değişken baskı kalitesi, küçük karakter ve yüksek hızlı hatlarda kamera-ışık-yazılım bütünlüğü önemlidir.
Markayı incele
Kod okuyucu ve endüstriyel algılamaSick
Kod okuyucular, görüntü tabanlı algılama ve lojistik uygulamalarında güçlü seçenekler sunar. OCR istasyonlarında kod verisiyle karakter bilgisinin karşılaştırıldığı yapılarda değerlendirilebilir.
Markayı incele
Vision, PLC ve hat otomasyonuOmron
Vision sistemleri, PLC mimarisi ve saha sensörleriyle aynı kontrol zincirinde kullanılabilir. OCR sonucunun makine çevrimine bağlandığı hatlarda sistem bütünlüğü açısından değerlendirilir.
Markayı incele
Tetikleme ve yardımcı algılamaAutonics
Fotoelektrik sensörler, kontrol bileşenleri ve pano ekipmanları OCR istasyonunun yardımcı katmanlarında görev alır. Ürün varlığı, sayma ve operatör bildirimi gibi destek noktalarında kullanılabilir.
Markayı inceleİlgili teknik içerikler ve sektörler
OCR karakter okuma; vision, kod okuma, izlenebilirlik ve ambalaj kontrolüyle bağlantılıdır. Aşağıdaki içerikler ve sektör sayfaları uygulamanın teknik bağlamını genişletir.
Sahada sık görülen teknik sorunlar
- 01
Parlak yüzeyde yansıma karakteri bastırır
Metal, film veya parlak plastik yüzeylerde ışık doğrudan kameraya döndüğünde karakter sınırları kaybolabilir. Bu durumda yalnızca yazılım eşiğiyle çözüm aramak yerine ışık açısı, polarizasyon ve kamera konumu birlikte değiştirilmelidir.
- 02
Ürün konumu her çevrimde aynı noktada durmaz
Konveyör üzerindeki kayma, titreşim veya yön değişimi karakter alanını görüş dışına itebilir. Daha geniş görüş alanı çözüm gibi görünse de piksel yoğunluğunu düşürebilir; bu nedenle mekanik kılavuzlama ve pozisyon düzeltme dengeli kurulmalıdır.
- 03
Baskı kalitesi proses içinde zamanla değişir
Mürekkep seviyesi, yazıcı kafası kirlenmesi, lazer gücü veya yüzey nemi değiştiğinde aynı karakter farklı görünmeye başlar. OCR ayarları bu değişimi tolere edecek pencereye sahip olmalı, ancak düşük kaliteli baskıyı da geçerli kabul etmemelidir.
- 04
PLC red zamanı yanlış ürüne uygulanır
Kamera okuma noktasından sonra ayırma mekanizması belirli mesafedeyse zamanlama hatası, doğru ürünün ayrılmasına neden olabilir. Hız değişken hatlarda enkoder takipli gecikme ve ürün sayma mantığı daha güvenli sonuç verir.
OCR devreye alma sırasında yalnızca başarılı örneklerle ayar yapmak yeterli değildir. Silik baskı, eğik ürün, parlak yüzey, kirli lens, dur-kalk hareketi ve farklı vardiya aydınlatması gibi gerçek saha koşulları da denenmelidir. Böylece sistemin hem doğru okuma oranı hem de hatalı ürünü geçirmeme davranışı daha gerçekçi değerlendirilir.
OCR karakter okuma hakkında teknik sorular
OCR karakter okuma ile OCV arasında ne fark vardır?
OCR, görüntüdeki karakterleri okuyarak metne dönüştürmeye odaklanır; yani sistem görünen harf ve rakamların ne olduğunu belirler. OCV ise çoğunlukla beklenen karakterin doğru yazılıp yazılmadığını, şekil ve kalite açısından uygunluğunu kontrol eder. Sahada iki yöntem birlikte kullanılabilir: OCR karakteri okur, OCV okunabilirlik ve kalite tutarlılığını doğrular.
OCR için normal kamera mı, özel vision sistemi mi kullanılmalıdır?
Basit ve düşük hızlı kontrollerde kompakt vision sensörü yeterli olabilir; ancak küçük karakter, değişken yüzey, yüksek hız, veri kaydı veya çoklu ürün reçetesi varsa daha gelişmiş vision sistemi gerekir. Seçimde çözünürlük, lens değişebilirliği, ışık kontrolü, işlem süresi, haberleşme protokolü ve yazılım içindeki karakter okuma yetenekleri birlikte değerlendirilmelidir.
Silik veya bozuk baskılar OCR sistemiyle okunabilir mi?
Bazı silik, eğik veya bozuk baskılar uygun ışık, filtreleme ve yapay zekâ destekli okuma araçlarıyla okunabilir. Ancak amaç her silik baskıyı geçerli kabul etmek olmamalıdır. Üretim kalitesini korumak için sistem, okunabilirlik sınırını ve kabul kriterini net belirlemeli; kritik seviyenin altındaki baskıyı uyarı veya red kararına bağlamalıdır.
OCR sonucu PLC veya HMI sistemine nasıl aktarılır?
Endüstriyel OCR sistemleri genellikle dijital çıkış, Ethernet tabanlı haberleşme, seri iletişim veya fieldbus üzerinden sonuç aktarabilir. PLC tarafında uygun, hatalı, tekrar oku gibi karar bitleri kullanılabilir; okunan karakter dizisi ise HMI, veri toplama yazılımı veya üst seviye sistemlere gönderilebilir. Aktarım biçimi, üretim hızı ve kayıt ihtiyacına göre seçilir.
OCR istasyonunda aydınlatma neden bu kadar önemlidir?
Karakter tanıma algoritması, kameranın gördüğü görüntü üzerinden karar verir. Yetersiz veya kararsız ışık, karakter kenarlarını bozabilir, parlama oluşturabilir ya da yüzey dokusunu yazı gibi algılatabilir. Bu nedenle ışık rengi, açı, difüzlük, polarizasyon ve pozlama süresi, kamera seçimi kadar kritik kabul edilir. Sağlam görüntü olmadan kararlı okuma beklenmemelidir.
OCR karakter okuma için öne çıkan ürünler
