Sensör Kablosu Nedir?
Sensör kablosu, endüstriyel sensörün besleme hattını ve çıkış sinyalini kontrol sistemine taşıyan bağlantı elemanıdır. M8 veya M12 konnektör tipi, damar sayısı, kablo kılıfı, ekranlama ve IP koruma seviyesi doğru seçilmediğinde sensör çalışsa bile sinyal kararlılığı, arıza teşhisi ve bakım güvenliği zayıflar.
Sensör kablosu; sensör ile PLC, I/O modülü veya pano bağlantısı arasında besleme, çıkış ve haberleşme sinyalini güvenli şekilde taşıyan endüstriyel kablo grubudur.
Sensör kablosu neden kritik bir parçadır?
Bir sensörün sahada kararlı çalışması, yalnızca sensör gövdesinin teknik özelliklerine bağlı değildir. Aynı sensöre yanlış pin sayısında, uygunsuz kılıf malzemesinde veya yeterli koruma seviyesinde olmayan kablo takıldığında yalancı sinyal, kopuk bağlantı, su girişi, parazit veya bakım sırasında tekrar eden arızalar görülebilir.
Sensör kablosu, sensörün elektriksel bağlantısını standartlaştıran ve saha ortamında mekanik koruma sağlayan kablo grubudur. Açık uçlu modeller doğrudan klemense bağlanırken, M8 ve M12 konnektörlü modeller hızlı sökme-takma, doğru pin eşleşmesi ve daha güvenli bakım sağlar.
Endüstriyel otomasyonda sensörler çoğu zaman makine gövdesi, konveyör, fikstür, silindir çevresi veya saha kutusu üzerinde çalışır. Bu noktalarda kablo; titreşim, yağ, soğutma sıvısı, deterjan, kıvrılma, mekanik sürtünme ve elektromanyetik parazit gibi etkilerle karşılaşır. Sensör kablosu bu nedenle yalnızca iletkenlerden oluşan basit bir bağlantı değil; konnektör geometrisi, pin dizilimi, kilitleme somunu, kılıf malzemesi, ekranlama ve koruma sınıfı birlikte değerlendirilen bir saha bileşenidir. Doğru kablo, sensör sinyalini kararlı taşırken bakım ekibine de hızlı değişim ve güvenli teşhis imkânı verir.
Sensör kablosu nasıl çalışır?
Sensör kablosu bir ucunda sensöre bağlanan konnektör veya açık kablo ucu, diğer tarafında ise pano, dağıtım kutusu, I/O modülü ya da ara bağlantı noktasına giden iletkenlerden oluşur. İletkenlerden biri genellikle pozitif besleme, biri 0 V ortak hat, diğerleri ise anahtarlama çıkışı, analog sinyal, IO-Link haberleşmesi veya yardımcı fonksiyonlar için kullanılır. M8 ve M12 tiplerinde konnektör gövdesi pin dizilimini mekanik olarak sabitler; kilitleme somunu titreşim altında gevşemeyi azaltır ve conta yapısı su-toz girişine karşı koruma sağlar.
Kablo tarafındaki başarım, sensör çıkış tipine göre değişir. Dijital PNP/NPN sinyallerde iletken kesiti ve bağlantı güvenilirliği ön plandayken, analog 0-10 V veya 4-20 mA sinyallerde parazit, ekranlama ve topraklama yaklaşımı daha belirgin hale gelir. M12 konnektör yapısını ayrıca incelemek için M12 konnektör nedir başlığı, açık uçlu kablo bağlantılarını değerlendirmek için açık uçlu kablo nedir içeriği kullanılabilir.
Hangi uygulamalarda kullanılır?
Sensör kabloları; fotoelektrik, endüktif, kapasitif, manyetik, basınç, seviye, sıcaklık ve pozisyon sensörlerinin sahadan kontrol sistemine bağlanmasında kullanılır. Konveyör hatlarında ürün algılama, paketleme makinelerinde parça var/yok kontrolü, pnömatik silindirlerde konum geri bildirimi, pano dışı dağıtım kutularında merkezi bağlantı ve IO-Link tabanlı sensör entegrasyonu tipik kullanım alanlarıdır. Aynı mekanik bağlantı mantığı, birçok makinede sensör değişimini hızlandırır ve kablo karmaşasını azaltır.
Sabit makine gövdesinde çalışan bir sensör için standart PUR veya PVC kablo yeterli olabilirken, robot kolu, hareketli eksen, kablo kanalı veya enerji zinciri içinde çalışan bağlantılarda kıvrılma dayanımı ve sürüklenme uyumu kontrol edilmelidir. Yıkamalı gıda hatlarında IP69K ve uygun kılıf malzemesi; yüksek parazitli motor çevresinde ise ekranlı kablo ve doğru topraklama yaklaşımı daha belirleyici olur.

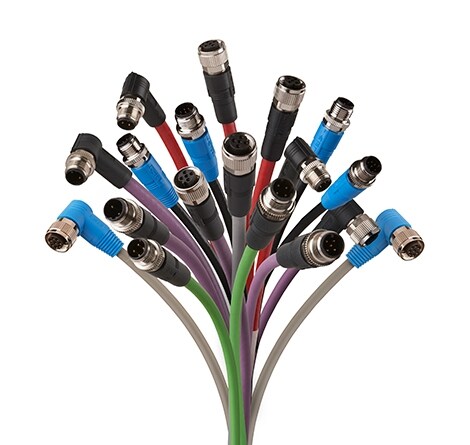

M8 ve M12 sensör kablolarında konnektör yönü ve pin seçimi
Görseldeki düz ve açılı konnektör seçenekleri, sensör kablosunun yalnızca elektriksel bağlantıdan ibaret olmadığını gösterir. Makine üzerindeki mesafe, kablonun çıkış yönü, gövdeye yaklaşma açısı ve bakım sırasında söküp takma alanı; düz, açılı veya çift uçlu kablo seçimini doğrudan etkiler.
M8/M12 kablo gruplarında konnektör yönü, kablo çıkışı ve pin sayısı montaj güvenilirliğini etkiler.Sensör kablosunda teknik çerçeve
Sensör kablosu seçilirken yalnızca konnektör ölçüsüne bakmak yeterli değildir. Aynı gövde tipinde farklı pin sayısı, farklı kodlama, farklı kablo malzemesi ve farklı koruma seviyesi bulunabilir.
Sensör kablosunda teknik çerçeve
Saha bağlantısıBağlantı biçimine göre temel seçenekler
Sensör kabloları aynı işlevi taşısa da montaj yeri, pano bağlantısı, bakım yaklaşımı ve ortam şartlarına göre farklı fiziksel biçimlerde seçilir.
Bir ucu konnektörlü, diğer ucu açık kablo
Bu tipte sensör tarafı M8 veya M12 konnektörle hızlı bağlanır, pano tarafındaki damarlar ise klemense girilir. Pano içinde özel terminal düzeni olan makinelerde kullanışlıdır; ancak damar renkleri, numaralandırma ve klemens eşleşmesi montaj sırasında dikkatle kontrol edilmelidir.
Açık uçlu kabloyu inceleİki ucu konnektörlü bağlantı kablosu
Çift uçlu kablolar sensör ile saha dağıtım kutusu veya I/O modülü arasında hızlı ve standart bağlantı kurar. Montaj süresini azaltır, kablo ucunda soyma-sıkma işlemini ortadan kaldırır ve bakım sırasında kablo değişimini kolaylaştırır; fakat iki uçtaki erkek/dişi, düz/açılı ve pin eşleşmesi birlikte doğrulanmalıdır.
90 derece çıkışlı sensör kablosu
Açılı konnektörler dar makine alanlarında kablonun sensör gövdesinden kontrollü çıkmasını sağlar. Konveyör kenarı, silindir yuvası veya hareketli parça yakınında kablonun ezilmesini azaltabilir; buna karşılık yanlış yön seçimi kabloyu makine gövdesine bastırarak daha erken yıpranmaya neden olabilir.
Parazite duyarlı sinyaller için ekranlı kablo
Ekranlı sensör kabloları analog sinyal, hızlı sayım, hassas ölçüm veya motor sürücüsüne yakın hatlarda tercih edilir. Ekranlama tek başına yeterli değildir; kablo güzergâhı, pano topraklaması ve güç kablolarından ayrım da sinyal kalitesini belirler.
Analog çıkışı incele- Açık uçlu: Bu tipte sensör tarafı M8 veya M12 konnektörle hızlı bağlanır, pano tarafındaki damarlar ise klemense girilir. Pano içinde özel terminal düzeni olan makinelerde kullanışlıdır; ancak damar renkleri, numaralandırma ve klemens eşleşmesi montaj sırasında dikkatle kontrol edilmelidir.
- Çift uçlu: Çift uçlu kablolar sensör ile saha dağıtım kutusu veya I/O modülü arasında hızlı ve standart bağlantı kurar. Montaj süresini azaltır, kablo ucunda soyma-sıkma işlemini ortadan kaldırır ve bakım sırasında kablo değişimini kolaylaştırır; fakat iki uçtaki erkek/dişi, düz/açılı ve pin eşleşmesi birlikte doğrulanmalıdır.
- Açılı: Açılı konnektörler dar makine alanlarında kablonun sensör gövdesinden kontrollü çıkmasını sağlar. Konveyör kenarı, silindir yuvası veya hareketli parça yakınında kablonun ezilmesini azaltabilir; buna karşılık yanlış yön seçimi kabloyu makine gövdesine bastırarak daha erken yıpranmaya neden olabilir.
- Ekranlı: Ekranlı sensör kabloları analog sinyal, hızlı sayım, hassas ölçüm veya motor sürücüsüne yakın hatlarda tercih edilir. Ekranlama tek başına yeterli değildir; kablo güzergâhı, pano topraklaması ve güç kablolarından ayrım da sinyal kalitesini belirler.
Sahada bağlantı akışı nasıl ilerler?
Sensör kablosu doğru seçildiğinde montaj akışı mekanik yerleşimden elektriksel doğrulamaya kadar daha kontrollü ilerler.
Sensör bağlantısının eşleştirilmesi
Önce sensör gövdesindeki konnektör tipi, pin sayısı ve çıkış yapısı belirlenir. M8/M12 ölçüsü aynı olsa bile pin dizilimi ve kodlama farklıysa kablo fiziksel olarak uysa bile elektriksel olarak doğru çalışmayabilir.
Kablonun makine üzerinde yönlendirilmesi
Kablo güzergâhı; hareketli parça, keskin kenar, sıcak yüzey, yağ hattı ve sürücü kablolarından uzak tutulacak şekilde planlanır. Kablo bağı çok sıkılırsa dış kılıf ezilebilir, çok gevşek bırakılırsa titreşimle konnektör zorlanabilir.
Konnektörün kilitlenmesi
M8 veya M12 somunu üreticinin önerdiği sıkılıkta kapatılır. El ile gevşek bırakılan bağlantılarda su girişi, temassızlık ve aralıklı sinyal kesintisi görülebilir; aşırı sıkma ise conta veya diş yapısını zedeleyebilir.
Sinyalin kontrol sisteminde doğrulanması
Bağlantı tamamlandıktan sonra PLC giriş durumu, analog değer veya IO-Link cihaz teşhisi kontrol edilir. Yalnızca sensör üzerindeki LED'e bakmak yeterli değildir; sinyalin kontrol sistemine aynı kararlılıkla ulaştığı doğrulanmalıdır.
M12 konnektörlü iki kablo dışarıdan benzer görünebilir; ancak pin sayısı, A/B/D kodlama, erkek-dişi yönü, LED devresi, ekranlama ve damar renkleri farklı olabilir. Özellikle PNP/NPN çıkışlı sensörler, analog sensörler ve IO-Link cihazlarında aynı kablonun her sensörde çalışacağı varsayımı arızayı gizleyebilir. Doğru yaklaşım, sensörün bağlantı şemasını kablo pin dizilimi ve pano tarafındaki klemens planıyla birlikte okumaktır. Bu kontrol yapılmadığında sensör sağlam olsa bile giriş yanıt vermeyebilir, analog değer dalgalanabilir veya haberleşme modülü cihazı tanımayabilir.
M8, M12 ve açık uçlu kablo farkları
Bağlantı biçimleri aynı sensöre farklı bakım ve montaj davranışı kazandırır. Aşağıdaki karşılaştırma, sahada en sık karşılaşılan üç seçeneği teknik açıdan ayırır.
| Kriter | M8 konnektörlü kablo | M12 konnektörlü kablo | Açık uçlu kablo |
|---|---|---|---|
| Kullanım alanı | Kompakt sensörlerde ve dar montaj alanlarında küçük gövde avantajı sağlar. | Genel saha sensörlerinde yaygın, sağlam ve kolay bulunabilir bağlantı sunar. | Pano klemensine doğrudan giriş gereken özel bağlantılarda tercih edilir. |
| Mekanik dayanım | Küçük gövde avantajlıdır; ancak sık sökme-takmada daha dikkatli işlem ister. | Daha büyük kilitleme yüzeyi sayesinde titreşimli alanlarda daha güvenli olabilir. | Konnektör yükü yoktur; fakat kablo ucu klemens sıkılığına bağımlıdır. |
| Bakım hızı | Hızlı değişim sağlar, fakat küçük pinler saha personeli için daha hassastır. | Standartlaşmış makinelerde sensör değişimini ve arıza izolasyonunu kolaylaştırır. | Kablo sökme-takma daha uzun sürer ve damar eşleşmesi yeniden kontrol ister. |
| Pano bağlantısı | Genellikle ara kablo veya saha kutusu üzerinden kontrol sistemine taşınır. | Saha dağıtım kutuları ve IO-Link master portlarıyla uyumlu kullanılır. | Her damar pano klemensine ayrı ayrı bağlanır; damar işaretleme ve renk kontrolü kritiktir. |
| Yanlış seçim riski | Pin sayısı ve cinsiyet karışırsa fiziksel uyum beklenenden sınırlı kalır. | Aynı M12 ölçüsünde farklı kodlama ve pin dizilimi karışabilir. | Damar renklerine yanlış güvenmek ters bağlantı veya çıkış kaybı oluşturabilir. |
Sensör kablosunda yapılan yaygın hatalar
Kablo hataları çoğu zaman sensör arızası gibi görünür. Bu nedenle arıza teşhisinde kablo, konnektör ve pano bağlantısı sensör gövdesiyle birlikte değerlendirilmelidir.
Sadece konnektör ölçüsüne bakmak
M12 yazan her kablo aynı değildir. Pin sayısı, erkek-dişi yönü, düz veya açılı çıkış, kodlama ve LED devresi değişebilir. Fiziksel olarak benzer duran kablo, sensörün besleme ve çıkış pinlerini farklı noktalara taşıyabilir.
IP değerini tek başına yeterli görmek
Yüksek koruma sınıfı, bağlantı doğru sıkılmadığında anlamını kaybeder. Conta hasarı, uyumsuz karşı konnektör, gevşek somun veya yanlış kablo yönlendirmesi su girişine ve aralıklı sinyal kesilmesine neden olabilir.
Kılıf malzemesini ortamdan bağımsız seçmek
Sabit ve temiz bir makinede çalışan PVC kablo, yağlı, hareketli veya sürtünmeli bir hatta kısa sürede çatlayabilir. Kılıf yıprandığında arıza yalnızca kopukluk değil; nem, kaçak akım ve parazit olarak da ortaya çıkabilir.
Analog sinyalde ekranlamayı ihmal etmek
Dijital girişlerde küçük parazitler çoğu zaman fark edilmezken, analog sinyallerde aynı parazit ölçüm değerinin dalgalanmasına neden olabilir. Motor sürücüsü, kontaktör ve güç kabloları yakınında yanlış güzergâh ölçüm kalitesini düşürür.
Sensör kablosu seçerken hangi kriterlere bakılır?
Doğru kablo seçimi, sensör model kodundan kablo uzunluğuna kadar birkaç teknik kararın birlikte verilmesini gerektirir. Aşağıdaki adımlar sahada kullanılacak kabloyu daha güvenli daraltır.
Konnektör tipi, cinsiyet ve pin sayısını birlikte kontrol et
Sensör üzerinde M8 veya M12 bağlantı olması tek başına yeterli bilgi değildir. Erkek-dişi yönü, düz/açılı gövde, 3-4-5 pin seçenekleri ve varsa kodlama yapısı birlikte doğrulanmazsa kablo takılsa bile çıkış sinyali doğru noktaya ulaşmayabilir.
M12 konnektörü incele →Dijital, analog veya IO-Link kullanımını ayır
Dijital PNP/NPN sensörlerde temel damar sayısı yeterli olabilir; analog ölçümde sinyal bütünlüğü ve ekranlama daha önemlidir. IO-Link kullanımında kablo standart M12 olsa bile cihaz, master port ve pin bağlantısı aynı topolojiye göre değerlendirilmelidir.
IO-Link ürünlerini incele →Kılıf malzemesini mekanik ve kimyasal şartlara göre seç
Kablo sabit pano yakınında çalışıyorsa standart kılıf yeterli olabilir; ancak enerji zinciri, robotik hareket, yağlı makine ortamı veya yıkamalı hat varsa PUR, TPE, PP gibi seçenekler daha anlamlı hale gelir. Yanlış malzeme zamanla çatlama, sertleşme ve su girişine neden olabilir.
Kablo payını bakım ve sinyal kalitesiyle dengele
Kablo fazla kısa seçilirse sensör değişimi sırasında konnektör zorlanır ve gerilim altında kalır. Gereğinden uzun kablo ise pano içinde dolaşır, parazit alanı büyütür ve mekanik hasar riskini artırır. Uzunluk, makine güzergâhı ölçülerek belirlenmelidir.
Sahada sensör kablosu seçimini etkileyen durumlar
-
01
Titreşimli makine gövdesi
Sürekli titreşim alan makinelerde konnektör somununun gevşemesi, sensörün aralıklı çalışmasına neden olabilir. Bu arızalar PLC girişinde kısa süreli kayıplar gibi göründüğü için mekanik bağlantı kontrol edilmeden yazılım veya sensör değişimine gidilebilir.
-
02
Yıkamalı üretim hattı
Gıda ve içecek hatlarında kablo yalnızca suya değil; basınçlı yıkama, sıcaklık değişimi ve temizlik kimyasallarına da maruz kalabilir. Bu yüzden IP değeriyle birlikte kılıf malzemesi, conta yapısı ve konnektör metalinin dayanımı birlikte değerlendirilmelidir.
-
03
Motor sürücüsü yakınındaki sensörler
Frekans konvertörü, servo sürücü veya kontaktör yakınından geçen sensör kablolarında parazit riski artar. Dijital sensörde aralıklı tetikleme, analog sensörde ölçüm dalgalanması veya IO-Link hattında iletişim kesintisi görülebilir.
Sensör kablosu arızalarında önce kablonun ezilme, çekme, gevşek konnektör ve su izi açısından fiziksel durumu kontrol edilmelidir. Sağlam görünen kabloda bile konnektör içinde pin oksitlenmesi veya damar kopuğu bulunabilir.
— Otomasyon Burada Teknik İçerik NotuSensör kablosuyla ilişkili akademi ve uygulama başlıkları
Sensör kablosu, daha geniş bir kablolama ve bağlantı kararının parçasıdır. Kablo ve bağlantı elemanı nedir başlığı genel çerçeveyi verirken, endüstriyel konnektör nedir içeriği M8/M12 gibi bağlantı elemanlarının mekanik ve elektriksel tarafını daha ayrıntılı açıklar. Karşılaştırma tarafında sensör kablosu ve PLC kablosu farkı, saha bağlantısı ile pano içi kontrol kablosu arasındaki ayrımı netleştirir.
Uygulama tarafında kablo ve konnektör seçimi, sensörün nerede çalıştığına göre değişir. Pano içi enerji dağıtımı, PLC tabanlı makine kontrolü ve genel makine imalatı gibi alanlarda kablo güzergâhı, servis erişimi ve arıza teşhisi daha planlı ele alınır. Bu nedenle sensör kablosu seçimi, yalnızca bağlantı anında değil bakım döngüsü boyunca etkisini gösteren bir mühendislik kararıdır.
Sensör kablosu ve bağlantı elemanlarında öne çıkan markalar
Sensör kablosu ürünlerinde marka değerlendirmesi yapılırken yalnızca kablo uzunluğu değil; konnektör kalitesi, saha dayanımı, pin seçenekleri ve sensör aileleriyle uyum da dikkate alınmalıdır.
Sensör bağlantıları ve M12 kablo seçenekleriOmron
Omron sensör portföyünde fotoelektrik, endüktif ve güvenlik sensörleriyle birlikte kullanılan M8/M12 bağlantı kabloları önemli yer tutar. Özellikle standart sensör montajlarında pin uyumu ve kablo uzunluğu birlikte değerlendirilir.
Omron ürünlerini incele →
Saha bağlantısı, IO-Link ve sensör kablolamaBalluff
Balluff, sensör bağlantı teknolojileri ve IO-Link altyapısında geniş seçenekleriyle bilinir. M8/M12 kablolar, dağıtım kutuları ve saha modülleri birlikte kullanıldığında makine üzerindeki kablo düzeni daha standart hale gelir.
Balluff ürünlerini incele →
Sensör, IO-Link ve bağlantı kablolarıifm
ifm sensörleri, IO-Link ürünleri ve bağlantı teknolojileriyle aynı saha mimarisinde kullanılabilir. Turuncu M12 bağlantı kabloları, sensör değişimi ve port eşleşmesi sırasında görsel ayrım sağlamasıyla pratiklik sunar.
ifm ürünlerini incele →
Sensör uygulamaları ve bağlantı aksesuarlarıSICK
SICK fotoelektrik, güvenlik ve mesafe ölçüm sensörlerinde farklı bağlantı seçenekleri bulunabilir. Kablo seçimi yapılırken sensörün çıkış tipi, konnektör kodu ve uygulamadaki mekanik yerleşim birlikte kontrol edilmelidir.
SICK ürünlerini incele →
Konnektör, terminal ve saha bağlantısıPhoenix Contact
Phoenix Contact, pano bağlantısı, terminal blokları ve endüstriyel konnektör tarafında güçlü seçenekler sunar. Sensör kablosu pano tarafına taşındığında klemens, dağıtım kutusu ve kablo düzeni birlikte değerlendirilmelidir.
Phoenix Contact ürünlerini incele →
Sensörler ve saha bağlantı çözümleriPepperl+Fuchs
Pepperl+Fuchs sensör uygulamalarında bağlantı kalitesi, özellikle proses, patlayıcı ortam veya zorlu saha şartlarında daha kritik hale gelir. Kablo ve konnektör uyumu, sensör sinyalinin güvenilirliği için ayrı değerlendirilmelidir.
Pepperl+Fuchs ürünlerini incele →Sensör kabloları ve konnektör seçenekleri
M8/M12 bağlantı tipi, pin sayısı, kablo uzunluğu, PUR/PVC kılıf ve koruma seviyesi doğrulandıktan sonra sensör kablosu ürünleri teknik olarak karşılaştırılabilir.
Autonics CID3-2 M8 ve M12 Bağlantı Kabloları
Besleme : DC Gerilim Bağlayıcı 1 : M12 (Soket-Dişi) Kablo Malzeme : PVC Kablo uzunluğu : 2m
Autonics CID3-5 M8 M12 Bağlantı Kabloları
Besleme : DC Voltaj Bağlayıcı 1 : M12 (Soket-Dişi) Kablo Malzeme : PVC Kablo uzunluğu : 5 m
Autonics CID4-3R M8 M12 Bağlantı Kablo Seti
Besleme : DC Voltaj Bağlayıcı 1 : M12 (Soket-Dişi) Kablo Malzeme : PVC Kablo uzunluğu : 3 m Tür : Alıcı
Autonics CID4-3T M8 M12 Bağlantı Kabloları
Besleme : DC Voltaj Bağlayıcı 1 : M12 (Soket-Dişi) Kablo Malzemesi : PVC Kablo uzunluğu : 3 m Tür : Emitter
Autonics CID4-5R M8 M12 Bağlantı Kabloları
Besleme : DC Voltaj Bağlayıcı 1 : M12 (Soket-Dişi) Kablo Malzeme : PVC Kablo uzunluğu : 5 m Tür : Alıcı
Autonics CID4-5T M8 M12 Bağlantı Kabloları
Besleme : DC Voltaj Bağlayıcı 1 : M12 (Soket-Dişi) Kablo Malzeme : PVC Kablo uzunluğu : 5 m Tür : Verici
Sensör kablosu hakkında sık sorulan teknik sorular
Sensör kablosu ile normal elektrik kablosu aynı şey midir?
Hayır. Normal elektrik kablosu yalnızca iletken ve izolasyon açısından değerlendirilebilir; sensör kablosunda ise konnektör tipi, pin dizilimi, kılıf malzemesi, IP koruma seviyesi, hareket dayanımı ve sinyal bütünlüğü birlikte önem kazanır. Sensör kablosu genellikle saha cihazına hızlı ve hatasız bağlantı kurmak için M8 veya M12 konnektörle gelir. Bu yapı bakım sırasında sensör değişimini kolaylaştırır ve yanlış kablolama riskini azaltır.
M8 ve M12 sensör kablosu arasındaki temel fark nedir?
M8 ve M12 ifadeleri konnektörün mekanik ölçüsünü anlatır. M8 daha küçük gövdeli sensörlerde ve dar alanlarda tercih edilirken, M12 endüstriyel sahada daha yaygın ve mekanik olarak daha güçlü bir bağlantı standardıdır. Ancak seçim yalnızca ölçüye göre yapılmaz. Pin sayısı, erkek-dişi yönü, düz veya açılı çıkış, kablo uzunluğu ve sensörün çıkış tipi birlikte kontrol edilmelidir.
Sensör kablosunda PUR mu PVC mi seçilmelidir?
Sabit ve temiz montajlarda PVC kablo ekonomik bir seçenek olabilir. Buna karşılık yağ, hareket, sürtünme, bükülme veya zorlu makine ortamı bulunan uygulamalarda PUR kılıf daha dayanıklı bir tercih haline gelir. Kablo enerji zinciri içinde çalışacaksa yalnızca malzeme adı değil, üreticinin bükülme çevrimi ve hareketli kullanım bilgisi de incelenmelidir. Yıkamalı alanlarda malzemenin temizlik kimyasallarına uygunluğu ayrıca değerlendirilir.
Aynı M12 kablo her sensörde kullanılabilir mi?
Her zaman kullanılamaz. İki kablo dışarıdan M12 gibi görünse de pin sayısı, kodlama, bağlantı yönü, LED devresi ve ekranlama farkı olabilir. Üç telli dijital sensör, analog çıkışlı sensör ve IO-Link cihazı aynı bağlantı ihtiyacına sahip değildir. Bu nedenle sensörün bağlantı şeması, kablonun pin tablosu ve pano tarafındaki klemens planı birlikte okunmalıdır. Fiziksel uyum, elektriksel uyumun tek başına kanıtı değildir.
Sensör kablosu arızası nasıl anlaşılır?
Sensör kablosu arızası çoğu zaman sensör arızası gibi görünür. PLC girişinde aralıklı sinyal kaybı, analog değerde dalgalanma, IO-Link cihazının bazen tanınmaması, sensör LED'i yanmasına rağmen kontrol sisteminde giriş görülmemesi veya hareket ettirildiğinde sinyalin kesilmesi kablo kaynaklı olabilir. İlk kontrolde konnektör sıkılığı, kablo ezilmesi, su izi, pin oksitlenmesi ve pano klemens bağlantısı incelenmelidir.
Sensör bağlantısını ürün grubu üzerinden doğrulayın.
Konnektör tipi, kablo uzunluğu, kılıf malzemesi ve sensör çıkış yapısı netleştiğinde uygun sensör kablosu seçenekleri daha sağlıklı karşılaştırılabilir.
