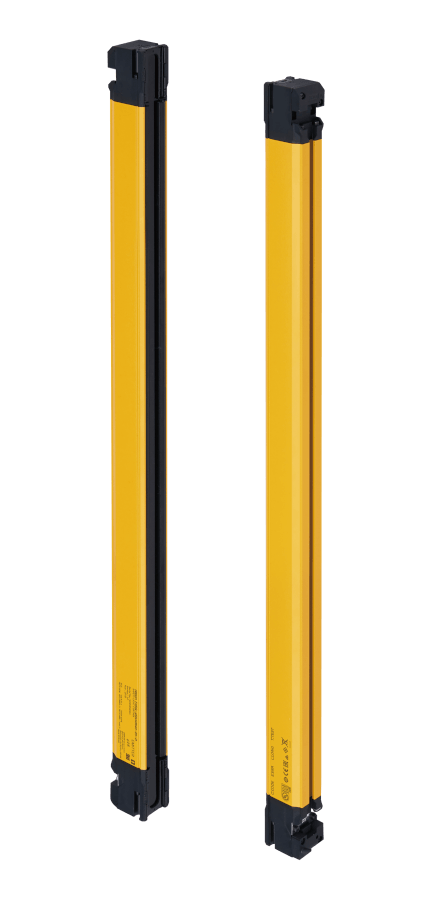

Omron F3SG Serisi Güvenlik Işık Perdeleri
Omron F3SG serisi, makine açıklıkları ve çevre koruma bölgeleri için kullanılan güvenlik ışık perdesi ve çok ışınlı emniyet sensörü ailesidir. 14, 25, 45 ve 85 mm algılama çözünürlüğü seçenekleri; IP65/IP67/IP67G gövde yapısı, PNP/NPN OSSD çıkışları ve farklı koruma yükseklikleriyle pres, robot hücresi, konveyör ve paketleme hattı emniyetinde standartlaştırılabilir bir çözüm sunar.
Omron F3SG Serisi nedir?
Omron F3SG serisi, makine üzerinde fiziksel kapak kullanmadan tehlikeli hareket bölgesini izlemek için tasarlanan güvenlik ışık perdesi ailesidir. Alıcı ve verici arasında oluşturulan ışın alanı kesildiğinde güvenlik çıkışları makinenin emniyet devresine sinyal verir. Bu yapı; pres, robot hücresi, transfer hattı, paketleme makinesi ve konveyör girişlerinde operatörün el, kol veya gövde ile tehlikeli bölgeye yaklaşmasını algılamak için kullanılır.
F3SG içinde model mantığı; emniyet tipi, fonksiyon seviyesi, koruma yüksekliği ve algılama çözünürlüğü üzerinden okunur. F3SG-4SRA kodu gelişmiş fonksiyonlu Type 4 Advanced sınıfı, F3SG-4SRB kodu Standard sınıfı, F3SG-4PGA kodu ise çok ışınlı çevre koruma modellerini ifade eder. Son kısımdaki 14, 25, 45 veya 85 değerleri algılama kabiliyetini, dört haneli sayı ise milimetre cinsinden koruma yüksekliğini gösterir.
Saha kullanımında F3SG seçimi sadece açıklık genişliğine göre yapılmaz; yaklaşma hızı, durma süresi, risk değerlendirmesi ve makinenin kontrol mimarisi birlikte ele alınır. 14 mm modeller parmak korumasında, 25 mm modeller el korumasında, 45 ve 85 mm modeller daha geniş erişim bölgelerinde kullanılır. Kir, yağ, su ve temizlik koşullarının yoğun olduğu ortamlarda IP67G veya IP69K seçenekleri daha uygun saha ömrü sağlar.
Omron F3SG ürünleri
F3SG koruma çözünürlüğü ve koruma yüksekliği seçenekleri
F3SG-SR ailesinde 14 mm parmak, 25 mm el, 45 mm kol/bacak ve 85 mm gövde koruma seçenekleri farklı açıklık genişlikleri ve risk seviyeleri için kullanılır.
F3SG teknik parametreleri
F3SG model kodu, koruma tipi ve saha koşulları birlikte okunur; aynı seri içinde parmak korumasından uzun menzilli çevre korumaya kadar farklı teknik seviyeler bulunur.
F3SG teknik parametreleri
F3SGF3SG varyantları nasıl ayrılır?
F3SG serisinde varyant farkı yalnızca boy ölçüsünden oluşmaz; fonksiyon seviyesi, çözünürlük, çevre koruma tipi ve ortam dayanımı aynı model ailesi içinde ayrışır.
Advanced ışık perdesi
4SRA kodlu modeller, daha geniş fonksiyon ihtiyacı olan makine açıklığı uygulamalarına yönelir. Muting, blanking, EDM, interlock ve belirlenmiş ışın çıkışı gibi fonksiyonlar proje devreye alma aşamasında daha esnek emniyet mimarisi kurmaya yardımcı olur.
Standard ışık perdesi
4SRB kodlu modeller standart F3SG-SR ışık perdesi yapısını temsil eder. El, parmak, kol/bacak veya gövde koruması için koruma yüksekliği ve çözünürlük seçilir; PNP/NPN OSSD yapısı emniyet kontrol devresine göre ayarlanır.
IP69K yıkama modeli
K sonekli F3SG-SR-K modelleri yüksek basınçlı yıkama, yoğun su ve hijyen odaklı üretim koşulları için tercih edilir. Gıda, içecek ve yıkamalı paketleme hatlarında standart IP67 yapının üstünde çevresel dayanım beklendiğinde değerlendirilir.
Çok ışınlı çevre koruma
PGA kodlu modeller, makine açıklığına yakın el koruması yerine ekipman çevresi ve erişim alanı koruması için kullanılır. 2, 3 veya 4 ışınlı aktif/aktif, uzun menzil veya pasif aynalı düzenler tesis yerleşimine göre seçilir.
Çözünürlük kodları
Model sonundaki çözünürlük kodu, algılanacak minimum cisim çapını belirtir. 14 mm parmak koruması, 25 mm el koruması, 45 mm kol veya bacak koruması, 85 mm ise gövde koruması için kullanılır.
F3SG nerelerde kullanılır?
F3SG; operatörün tehlikeli bölgeye fiziksel temas olmadan yaklaşabildiği hatlarda makine emniyeti devresinin ana algılama elemanı olarak konumlanır.
El ve parmak koruma
Pres, kesme, montaj ve transfer istasyonlarında operatör elinin tehlikeli hareket bölgesine girmesi engellenir. 14 mm veya 25 mm çözünürlük seçimi, erişim mesafesi ve güvenli durma mesafesi hesabına göre belirlenir.
Hücre giriş emniyeti
Robot, paletleme veya kaynak hücrelerinde F3SG-PG çok ışınlı modeller erişim açıklığını izlemek için kullanılır. Uzun menzil ve pasif aynalı varyantlar, kablolama noktasını azaltarak çevre koruma yerleşimini sadeleştirir.
Geçiş bölgesi izleme
Konveyör transferlerinde ürün akışı devam ederken operatör erişiminin kontrol edilmesi gerekir. Muting ve pre-reset gibi fonksiyonlar, ürün geçişi ile insan erişimini ayıran emniyet senaryolarında belirleyici olur.
Makine kapak açıklıkları
Kartonlama, paketleme, etiketleme veya dolum makinesi çevresindeki açıklıklarda fiziksel kapak yerine ışık perdesi tercih edilebilir. Yıkama bulunan hatlarda IP69K modeller, hijyen ve temizlik koşulları nedeniyle daha uygun seçenek oluşturur.
Standartlaştırılmış yedekleme
F3SG ailesi farklı koruma yüksekliklerini aynı seri içinde sunduğu için bakım stokları daha kontrollü yönetilir. Aynı kablo, bağlantı ve aksesuar mantığıyla çalışan modeller, hat üzerinde değişim süresini azaltmaya yardımcı olur.
F3SG seçerken nelere dikkat edilir?
Doğru F3SG seçimi için risk değerlendirmesi, güvenli durma mesafesi, çevresel koşullar ve emniyet kontrol mimarisi birlikte okunur.
Çözünürlük ve güvenli mesafe
14 mm parmak koruması daha hassas algılama sağlar fakat güvenli mesafe hesabında makinenin gerçek durma süresiyle birlikte değerlendirilir. 25 mm el koruması daha geniş açıklıklarda yaygın kullanılır. 45 ve 85 mm modellerde operatörün hangi vücut bölgesiyle erişebileceği, ışık perdesinin tehlike noktasına uzaklığı ve mekanik engeller birlikte kontrol edilir.
Fonksiyon seviyesi ve kontrol devresi
Standard model basit açıklık koruması için yeterli olabilir; muting, blanking, interlock, EDM veya belirlenmiş ışın çıkışı gerekiyorsa Advanced yapı daha uygun olur. OSSD çıkışları doğrudan makineyi durdurmaz; güvenlik rölesi veya güvenlik kontrolörü üzerinden değerlendirilir. Bu nedenle PNP/NPN mantığı ve reset senaryosu proje şemasına göre doğrulanır.
Ortam dayanımı ve montaj
IP67G, kesme yağı veya yağ buharı bulunan makinelerde; IP69K ise yüksek basınçlı yıkama yapılan gıda ve içecek hatlarında önem kazanır. Işık perdesinin hizalama toleransı, braket tipi ve kablo çıkışı montaj sırasında erişilebilir olmalıdır. Özellikle uzun açıklıklarda Area Beam Indicator gibi hizalama yardımları devreye alma süresini azaltır.
Çevre koruma düzeni
Makine açıklığı korumasında F3SG-SR, çevre veya hücre giriş korumasında F3SG-PG daha doğru başlangıç noktasıdır. Pasif aynalı modeller kablolamayı azaltabilir; ancak ayna kullanımı menzili ve hizalama hassasiyetini etkileyebilir. Hücre köşeleri, kolon yerleşimi ve forklift geçişleri tasarım aşamasında ölçülür.
Işık perdesi doğru seçilse bile makine durma süresi ölçülmeden güvenli mesafe hesabı tamamlanmış sayılmaz. Eski makinelerde frenleme süresi, hidrolik gecikme veya kontrol rölesi tepki süresi katalogdaki sensör değerinden daha belirleyici olabilir.
Emniyet rölesi bağlantısı
F3SG OSSD çıkışları, güvenlik rölesi veya güvenlik kontrolörü giriş yapısıyla uyumlu olmalıdır. İki kanallı yapı, EDM geri bildirimi, manuel reset ve muting sinyalleri kullanılacaksa kablo seti ve giriş sayısı önceden belirlenir.
Kablo ve aksesuar seçimi
F3SG-SR/PG modellerinde root connector ve uzatma kabloları modelle birlikte planlanır. Alıcı ve verici tarafında pin yapısı, lamba, bluetooth, IO-Link, muting sensör kolu veya ayna kolonu gibi aksesuarlar devre şemasını etkiler.
Eski seri dönüşümü
F3SJ, F3SN veya eski F3SG-R saha ürünleri değiştirilecekse yalnızca aktif yükseklik değil, gövde uzunluğu, braket noktası, kablo yönü ve fonksiyon seti karşılaştırılır. Bazı dönüşümlerde adaptör braket veya dönüşüm kablosu gerekebilir.
Omron F3SG hakkında sık sorulan sorular
F3SG seçiminde en sık karıştırılan noktalar çözünürlük, emniyet tipi, menzil, bağlantı ve eski seri değişimidir.
Omron F3SG serisi hangi ürün tipidir?
Omron F3SG, makine emniyeti için kullanılan güvenlik ışık perdesi ve çok ışınlı emniyet sensörü ailesidir. Alıcı ve verici arasında görünmez bir ışın alanı oluşturur; operatör eli, kolu veya gövdesi bu alanı kestiğinde OSSD güvenlik çıkışları emniyet devresine durum değişimi gönderir. F3SG-SR modelleri makine açıklığı korumasına, F3SG-PG modelleri ise çevre ve erişim korumasına daha uygundur.
F3SG model kodundaki 14, 25, 45 ve 85 değerleri ne anlama gelir?
Model kodunun sonundaki 14, 25, 45 veya 85 değeri algılama kabiliyetini milimetre cinsinden gösterir. 14 mm parmak koruması, 25 mm el koruması, 45 mm kol veya bacak koruması, 85 mm ise gövde koruması için kullanılır. Bu değer yalnız başına yeterli değildir; koruma mesafesi, makine durma süresi ve operatörün erişim yönüyle birlikte değerlendirilir.
F3SG-4SRA ile F3SG-4SRB arasındaki fark nedir?
F3SG-4SRA, Advanced fonksiyon seviyesini; F3SG-4SRB ise Standard fonksiyon seviyesini temsil eder. Advanced yapı, daha karmaşık emniyet senaryolarında muting, blanking, EDM, interlock veya ek durum izleme fonksiyonlarına ihtiyaç duyulan projelerde tercih edilir. Standard yapı, doğru çözünürlük ve koruma yüksekliği seçildiğinde birçok makine açıklığı uygulamasında yeterli olabilir. Seçim, kontrol devresinin beklediği fonksiyonlara göre yapılır.
F3SG için IP67G veya IP69K ne zaman önemlidir?
IP67G, yağlı veya kesme sıvısı bulunan endüstriyel ortamlarda gövde dayanımı açısından önemlidir. IP69K ise yüksek basınçlı yıkama yapılan gıda, içecek, dolum ve hijyen gerektiren paketleme hatlarında dikkate alınır. Standart IP67 yapı birçok makine için yeterli olsa da temizlik kimyasalları, su basıncı, sıcaklık ve yıkama periyodu yoğunlaştığında IP69K model seçimi saha ömrünü belirgin biçimde etkiler.
F3SG ürününü doğrudan PLC girişine bağlamak doğru mudur?
F3SG güvenlik çıkışları normal PLC girişleriyle değil, emniyet rölesi veya güvenlik kontrolörü gibi güvenlik onaylı devre elemanlarıyla değerlendirilir. Normal PLC, güvenlik fonksiyonunun gerekli teşhis ve hata güvenli çalışma koşullarını tek başına karşılamaz. Uygulamada iki kanallı OSSD bağlantısı, reset davranışı, EDM geri bildirimi, muting sinyalleri ve makine durdurma kategorisi birlikte tasarlanır.
Eski F3SG veya F3SJ yerine yeni F3SG seçerken nelere bakılır?
Eski bir ışık perdesini değiştirirken yalnızca modelin aktif yüksekliği karşılaştırılmaz. Gövde boyu, braket pozisyonu, kablo çıkışı, konnektör tipi, emniyet fonksiyonları, PNP/NPN çıkış mantığı ve reset-muting yapısı birlikte kontrol edilir. Bazı dönüşümlerde adaptör braket veya dönüşüm kablosu gerekebilir. Mevcut makinenin durma süresi ve güvenli mesafe hesabı değişimden sonra yeniden doğrulanır.
F3SG model seçimini teknik bilgilerle netleştirin
Koruma yüksekliği, algılama çözünürlüğü, emniyet fonksiyonu, bağlantı kablosu ve ortam dayanımı bilgilerini paylaşarak F3SG serisi için doğru model ve aksesuar eşleşmesini birlikte kontrol edebilirsiniz.
