Autonics FX Serisi Sayıcılar
Autonics FX serisi, pano tipi sayım ve zamanlama görevlerini aynı gövdede karşılayan dijital counter/timer ailesidir. Güncel FXM ve FXH yapısı; 4, 6 ve 8 haneli ekran seçenekleri, seçilebilir sayım hızları, preset çıkış alternatifleri ve PNP / NPN giriş uyumu ile konveyör, paketleme, batch kontrol ve makine çevrimlerinde adet, süre veya proses adımı takibi için kullanılır.
Autonics FX serisi nedir?
Autonics FX serisi, makine panolarında sayım, süre ölçümü ve preset çıkış kontrolünü aynı kullanıcı arayüzü üzerinden yöneten dijital counter/timer yapısına karşılık gelir. Parça sayma, çevrim süresi izleme, batch durdurma veya proses adımı tetikleme gibi görevlerde sensörden, enkoderden veya kuru kontak girişinden gelen darbeleri değerlendirir. Seri, özellikle eski makinelerde mekanik sayaçtan elektronik sayaca geçiş, operatörün değeri doğrudan panelden okuması ve mevcut FX kodlarının güncel FXM/FXH karşılıklarıyla yenilenmesi için önemlidir.
Model mantığında ilk ayrım ekran hanesi ve pano ölçüsüdür. FX4M ve FX6M modelleri W72×H72 mm ölçüsünde 4 veya 6 haneli seçenekler sunarken, FX8M uzun sayım aralığı gereken uygulamalar için 8 haneli yapıdadır. FX4H ise W48×H96 mm dik gövde formunda kullanılır. Kod sonundaki 1P tek preset çıkışını, 2P iki preset çıkışını, I ise yalnızca gösterge tipini ifade eder. Bu nedenle aynı FX ailesindeki iki ürün, sahada tamamen farklı çıkış görevleri üstlenebilir.
Saha kullanımında FX serisi, yalnızca bir değer göstermekten çok makine akışına karar veren ara kontrol elemanı gibi çalışır. Sayım hızı DIP anahtarıyla 1 cps, 30 cps, 2 kcps veya 5 kcps seviyelerine alınabildiği için mekanik kontaklı yavaş sayım ile hızlı darbe takibi ayrı değerlendirilir. PNP / NPN giriş seçimi sayesinde farklı sensör tipleriyle uyum kurulabilir; ancak eski FX cihazlarından geçişte terminal dizilimi ve besleme yapısı ayrıca kontrol edilir.
Autonics FX serisi ürünleri
FX serisi teknik parametreleri
FX seçimi hane sayısı, gövde ölçüsü, giriş tipi ve preset çıkış yapısı üzerinden yapılır. Aynı panel açıklığına yakın görünen modellerde bile terminal dizilimi, çıkış adedi ve zaman aralığı farklı olabilir.
FX serisi teknik parametreleri
FXFX serisi varyantları nasıl ayrılır?
FX ailesinde model ayrımı hane sayısı, gövde formatı ve preset çıkış adedi üzerinden okunur. Eski FX kodlarıyla çalışırken güncel karşılıkların aynı terminal düzenine sahip olmayabileceği unutulmamalıdır.
4 haneli kare gövde

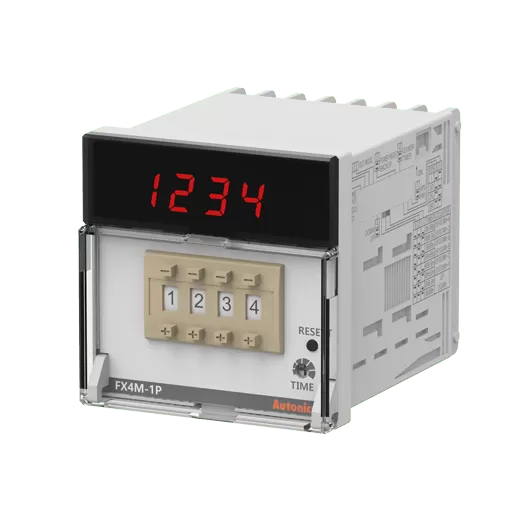

FX4M modelleri W72×H72 mm gövdede 4 haneli sayım veya zaman gösterimi sunar. Kısa adet aralıkları, çevrim sayacı, basit batch kontrolü ve operatör panelinde sınırlı değer okuma gereken makinelerde kullanılır. 1P, 2P veya I uzantısı cihazın çıkış üretip üretmeyeceğini belirler. Bu form, standart panolarda yerleşim kolaylığı sağlar.
6 haneli kare gövde
FX6M yapısı aynı W72×H72 mm panel formatında daha geniş sayım aralığı sağlar. Ürün adedi, pulse toplamı, üretim çevrimi veya uzun süreli sayaç uygulamalarında 4 haneli sınırın yetersiz kaldığı makinelerde tercih edilir. Tek veya çift preset çıkış seçimi model koduyla ayrılır. Uzun üretim vardiyalarında toplam değer daha rahat izlenir.
8 haneli uzun aralık
FX8M modelleri 8 haneli göstergeyle yüksek toplam sayım veya uzun zaman aralığı gereken uygulamalara yöneliktir. Özellikle üretim verisi, toplam pulse takibi ve uzun çevrimli proseslerde okunabilirlik sağlar. Seride tek preset çıkışlı ve gösterge tipi seçenekler bulunur; iki kademeli preset ihtiyacı ayrıca değerlendirilir. Bu nedenle sayaç sıfırlama aralığı da uzayabilir.
Dik panel gövde formu
FX4H modelleri W48×H96 mm dik gövde formatında 4 haneli gösterim sağlar. Eski FXH panolarında mekanik yerleşimi korumak istenen retrofit uygulamalarında önemlidir. 1P ve 2P seçenekleri çıkış adedine göre ayrılır; değişimde terminal numaraları ve montaj derinliği kontrol edilir. Böylece eski pano düzeni korunabilir ve mekanik revizyon azalır.
Preset çıkış adedi seçimi
1P tek eşik değerinde röle çıkışı üretirken, 2P iki ayrı preset seviyesinin izlenmesini sağlar. Örneğin ön uyarı ve durdurma, düşük-yüksek limit veya iki adımlı batch kontrolü gereken makinelerde 2P yapı daha uygundur. Çıkışın süreceği yük için ara röle ihtiyacı ayrıca belirlenir. Kontrol mantığı bu ayrıma göre kurulur.
Gösterge tipi cihazlar
I uzantılı modeller kontrol çıkışı üretmeden değer gösterme amacıyla kullanılır. Üretim adedi, toplam darbe, geçen süre veya operatörün izleyeceği proses değeri gösterilecek fakat makine çıkışı cihaz üzerinden sürülmeyecekse indicator only yapı yeterli olur. Bu seçim pano devresini sadeleştirir. Bakım ekipleri için değer takibi basit kalır.
FX serisi nerelerde kullanılır?
FX serisi, darbe sayımının veya zaman eşiklerinin operatör panelinde görünmesi ve gerektiğinde çıkışla makine akışını etkilemesi gereken uygulamalarda kullanılır.
Ürün adet sayma
Fotoelektrik sensör, limit switch veya enkoderden gelen her darbe ürün adedi olarak sayılabilir. Preset değere ulaşıldığında çıkış üzerinden konveyör durdurma, ayırıcı tetikleme veya operatöre tamamlandı bilgisi verme senaryoları kurulabilir. Bu yapı, küçük parça sayımından makine çevrim toplamına kadar farklı üretim adımlarında kullanılır. Operatör set değerini panel üzerinden takip eder.
Batch ve kolileme
Kutu, şişe, poşet veya parça sayısının belirli miktarda tamamlanması gereken hatlarda FX serisi preset çıkışla çalışır. İki kademeli modellerde ilk çıkış yaklaşma uyarısı, ikinci çıkış durdurma veya bir sonraki çevrimi başlatma için kullanılabilir. Böylece operatör müdahalesi azalır ve tekrar eden batch işlemleri daha tutarlı izlenir.
Zaman kontrollü adımlar
Cihaz timer modunda kullanıldığında çevrim gecikmesi, bekleme süresi veya proses adımı süresi panelden izlenebilir. Count-up ve count-down seçenekleri, operatörün kalan süre ya da geçen süre bilgisini sahada doğrudan okumasını sağlar. Preset çıkışlı modeller, süre tamamlandığında ara röle veya PLC girişini tetiklemek için kullanılabilir. Bu sayede süre bilgisi pano içinde bağımsız kalır.
Konveyör pulse takibi
Hızlı darbe girişlerinin izlenmesi gereken konveyör, döner tabla veya aktarma mekanizmalarında sayım hızı seçimi kritik hale gelir. 2 kcps ve 5 kcps seçenekleri, uygun sensör ve kablolama ile daha hızlı pulse akışlarını takip etmek için değerlendirilir. Darbe genişliği kısa ise giriş filtresi ve kablo güzergâhı ayrıca kontrol edilir.
Eski sayaç değişimi
Mekanik sayaç veya eski FX kodlu elektronik cihazlar yenilenirken hane sayısı, pano boşluğu ve çıkış tipi korunmak istenir. Bu durumda güncel FXM/FXH karşılığı seçilirken terminal numaraları ve besleme gerilimi saha bağlantısıyla birlikte kontrol edilir. Eski panoda yer açmadan değişim yapılacaksa gövde derinliği de incelenir. Aynı zamanda yedek ürün seçimi daha güvenli ilerler.
FX serisi seçerken nelere dikkat edilir?
Doğru FX seçimi, yalnızca model kodunun benzemesiyle tamamlanmaz. Cihazın paneldeki yeri, bağlı sensör tipi, çıkışla neyin sürüleceği ve eski kodun güncel karşılığı birlikte değerlendirilir.
Hane sayısı ve ölçü
Önce sayılacak maksimum değer ve mevcut panel kesiti belirlenir. 4 hane kısa adet ve basit çevrimler için yeterli olabilir; 6 veya 8 hane uzun toplam sayımda avantaj sağlar. W72×H72 mm kare gövde ile W48×H96 mm dik gövde aynı panoda doğrudan yer değiştirmeyebilir. Pano kapağı değiştirilmeden ürün yenilenecekse kesit ölçüsü ayrıca doğrulanır. Yeni cihazın arka derinliği de kapak içi boşluğa göre kontrol edilir.
Giriş sinyali mantığı
Sensörden gelen sinyalin PNP, NPN açık kolektör veya kuru kontak olması bağlantı mantığını değiştirir. FXM/FXH tarafında giriş tipi DIP anahtarıyla seçilse de ortak uç, harici besleme ve reset bağlantısı sahadaki devreye göre yapılır. Gürültülü kablolarda pulse kaçırma riski ayrıca değerlendirilir. Kablo ekranlaması ve sinyal genişliği, hızlı sayım uygulamalarında kararın parçasıdır. Reset ve inhibit girişlerinin ortak hattı da aynı kontrolde incelenir.
Preset çıkış ihtiyacı
Cihaz sadece değer gösterecekse I uzantılı gösterge tipi yeterlidir. Tek eşikte makine çıkışı üretilecekse 1P, iki ayrı eşik veya iki aşamalı kontrol gerekiyorsa 2P seçilir. Röle çıkışının süreceği yük tipi ve ara röle ihtiyacı pano tasarımına göre netleştirilir. Doğrudan kontaktör bobini sürülecekse yük akımı ayrıca kontrol edilir. Çıkış süresi ve röle ömrü yoğun çevrimlerde seçim kararını etkiler.
Eski model karşılığı
FX4, FX6, FX4H veya FXL gibi eski kodlardan geçişte güncel model adı benzer olsa bile besleme tipi, terminal sırası ve montaj aparatı değişmiş olabilir. Değişim siparişinde eski ürünün tam kodu, pano fotoğrafı ve bağlantı şeması kontrol edilirse yanlış eşleşme riski azalır. Özellikle AC/DC evrensel beslemeli eski cihazlar ayrıca işaretlenir. Etiket okunmuyorsa terminal bağlantısı üzerinden cihaz tipi doğrulanır.
Eski FX cihazlarının bazıları 12–24 VAC/DC evrensel besleme ile kullanılmış olabilir; güncel FXM/FXH tarafında standart yapı 100–240 VAC olarak değerlendirilir. Aynı seri adıyla yapılan değişimde besleme hattı ve terminal numaraları ölçülmeden ürün seçmek, panoda ek röle veya yeniden kablolama ihtiyacı doğurabilir.
FX ve FXM geçişi
Eski FX4, FX6 ve FX4H kodları için üretici tarafında FXM/FXH güncel karşılıkları tanımlanmıştır. Bu geçişte hane sayısı ve çıkış fonksiyonu korunabilir; ancak güç beslemesi, terminal numarası ve ön panel derinliği aynı kabul edilmez. Değişimden önce eski cihaz üzerindeki etiket ve bağlantı fotoğrafı kontrol edilir. Bu kontrol, sahada yeniden kablolama riskini azaltır.
CT serisi alternatif değerlendirmesi
Bazı eski FX/FXH/FXL modellerinde CT serisi daha uygun güncel alternatif olabilir. Özellikle haberleşme, farklı panel ölçüsü, yeni nesil ayar yapısı veya stok sürekliliği ihtiyacı varsa yalnızca FXM/FXH karşılığına bağlı kalmadan uygulama gereksinimiyle seçim yapılır. Böylece gelecekte yedek parça yönetimi daha kolay ilerler. Eski cihazın görevi bu kararın merkezindedir.
Sensör bağlantı uyumu kontrolü
FX serisi PNP ve NPN giriş mantığını desteklese de sensör beslemesi, ortak uç bağlantısı ve reset devresi sahadaki kablolama ile uyumlu olmalıdır. Mevcut sistemden sökülen cihazdaki köprüler ve harici kaynak bağlantıları korunmadan doğrudan değişim yapılmaz. Özellikle kuru kontak girişlerinde kontak sekmesi hesaba katılır. Bu ayrım özellikle bakım sonrası devreye almada önemlidir.
Autonics FX serisi hakkında sık sorulan sorular
FX serisinde en çok karıştırılan noktalar eski model kodları, preset çıkış sayısı, giriş mantığı ve güncel karşılık seçimidir. Aşağıdaki yanıtlar değişim ve yeni seçim aşamasında temel kontrol listesini verir.
Autonics FX serisi sayıcı mı, zamanlayıcı mı?
FX serisi, sayıcı ve zamanlayıcı fonksiyonlarını aynı cihaz ailesinde birleştiren dijital counter/timer yapısındadır. Counter modunda sensör veya kontak darbelerini sayar; timer modunda belirlenen süre aralıklarını izler. Modelin 1P, 2P veya I yapısı cihazın sadece gösterge olarak mı yoksa preset çıkış üreten kontrol elemanı olarak mı kullanılacağını belirler. Uygulamada önce görev tipi, ardından hane sayısı, panel ölçüsü, çıkış ihtiyacı ve giriş sinyali mantığı seçilir. Seçim yapılırken cihazın pano içindeki görevi, operatörün okuması gereken değer ve çıkışla sürülecek ekipman birlikte ele alınır.
FX4M, FX6M ve FX8M arasındaki fark nedir?
FX4M, FX6M ve FX8M kodlarındaki sayı hane kapasitesini gösterir. FX4M 4 haneli, FX6M 6 haneli, FX8M ise 8 haneli gösterge yapısındadır. Üçü de M gövde karakteriyle W72×H72 mm panel formatındadır. Maksimum sayım değeri, zaman aralığı ve operatörün okuması gereken değer uzunluğu arttıkça daha yüksek haneli model tercih edilir. Çıkış yapısı ayrıca 1P, 2P veya I uzantısıyla belirlenir; bu yüzden hane sayısı tek başına yeterli seçim kriteri değildir. Eski cihaz değişiminde bu kodlara ek olarak terminal dizilimi ve besleme hattı da karşılaştırılır.
Eski FX4 veya FX6 yerine hangi model seçilir?
Eski FX4 ve FX6 kodları için güncel karşılık çoğunlukla FX4M veya FX6M ailesinde değerlendirilir. Ancak birebir değişim yalnızca hane sayısıyla yapılmaz. Mevcut cihazın besleme gerilimi, tek veya çift preset çıkış kullanımı, sadece gösterge olup olmadığı, terminal numaraları ve panel kesiti kontrol edilir. Bazı eski modellerde CT serisi daha uygun alternatif olabilir; bu yüzden eski ürünün tam kodu, bağlantı fotoğrafı ve varsa pano şeması teknik seçimi doğrudan etkiler. Aynı zamanda ürünün stok bulunabilirliği ve yeni seriyle bakım devamlılığı da değerlendirilir.
FX serisi PNP ve NPN sensörlerle kullanılabilir mi?
FXM/FXH yapısında voltage input yani PNP ve no-voltage input yani NPN giriş mantığı seçilebilir. Bu özellik farklı sensör tipleriyle çalışma esnekliği sağlar; fakat DIP anahtar seçimi, ortak uç bağlantısı ve harici besleme düzeni doğru yapılmalıdır. NPN açık kolektör, PNP sensör veya mekanik kontak aynı bağlantı gibi düşünülmez. Yanlış giriş mantığı seçildiğinde cihaz sayım yapmayabilir, reset davranışı beklenenden farklı olabilir veya sahada kararsız darbe algılama görülebilir. Bağlantı yapılmadan önce sensör datasheet değeri, cihaz giriş ayarı ve saha ortak hattı aynı plana göre kontrol edilir.
1P, 2P ve I uzantıları ne anlama gelir?
1P tek preset çıkışlı modeli, 2P iki preset çıkışlı modeli, I ise indicator only yani çıkışsız gösterge tipini ifade eder. Sadece toplam değer izlenecekse I tipi yeterli olabilir. Belirli sayıya ulaşıldığında bir röle tetiklenecekse 1P, iki farklı eşik için ayrı çıkış gerekiyorsa 2P seçilir. Örneğin yaklaşma uyarısı ve durdurma fonksiyonu ayrı çalışacaksa 2P yapı daha doğru seçimdir. Çıkışın süreceği yük ve ara röle ihtiyacı da kontrol edilir. Yalnızca kod uzantısına bakmak yerine makinenin durdurma, uyarı veya izleme ihtiyacı netleştirilir.
FX serisinde sayım hızı nasıl seçilir?
FX serisinde sayım hızı 1 cps, 30 cps, 2 kcps ve 5 kcps seçenekleri üzerinden değerlendirilir. Mekanik switch veya yavaş kontak darbelerinde düşük hızlar daha güvenli olabilir; hızlı fotoelektrik sensör, enkoder veya pulse çıkışı kullanılan uygulamalarda kcps seviyeleri gerekir. Burada yalnızca cihaz ayarı değil, sinyal genişliği, kablo gürültüsü ve sensör çıkış tipi de sonucu etkiler. Uygun hız seçilmezse pulse kaçırma, fazla sayma veya reset sonrası beklenmeyen değer görülebilir. Hız ayarı değiştirildikten sonra gerçek üretim hızında test sayımı yapılması bu yüzden önemlidir.
FX serisi değişiminde model kodunu birlikte netleştirelim
Mevcut cihazın tam kodu, pano fotoğrafı ve bağlantı bilgisiyle FX, FXM, FXH veya CT serisi karşılığını teknik olarak kontrol edebiliriz. Böylece hane sayısı doğru olsa bile besleme, çıkış veya terminal uyumsuzluğu nedeniyle sahada sorun yaşanmaz.
